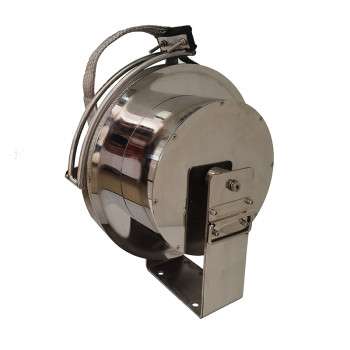

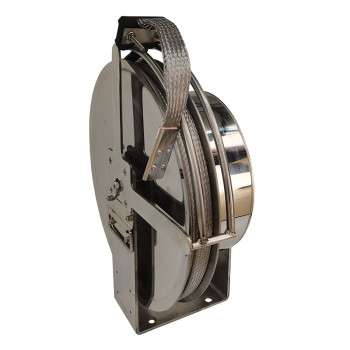

CUỘN DÂY TIẾP ĐỊA TỰ RÚT CHO BỒN CHỨA MÁI PHAO

Thông tin cơ bản

Danh mục: Cuộn cáp tiếp địa tự rút
Thương hiệu: Nhà sản xuất Giải pháp Tiếp địa Tĩnh điện ALPTEC
Mã sản phẩm: RGR
Chiều dài cáp tối đa: 30.0 m
Vật liệu vỏ hộp: Inox 316L
Vật liệu lò xo: Inox 301
Chứng nhận: ATEX

Giới thiệu

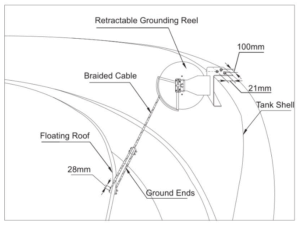

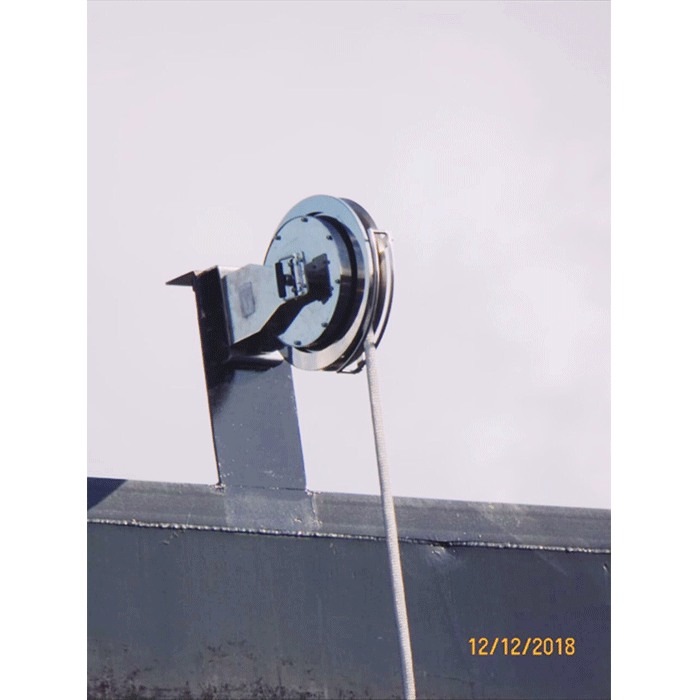

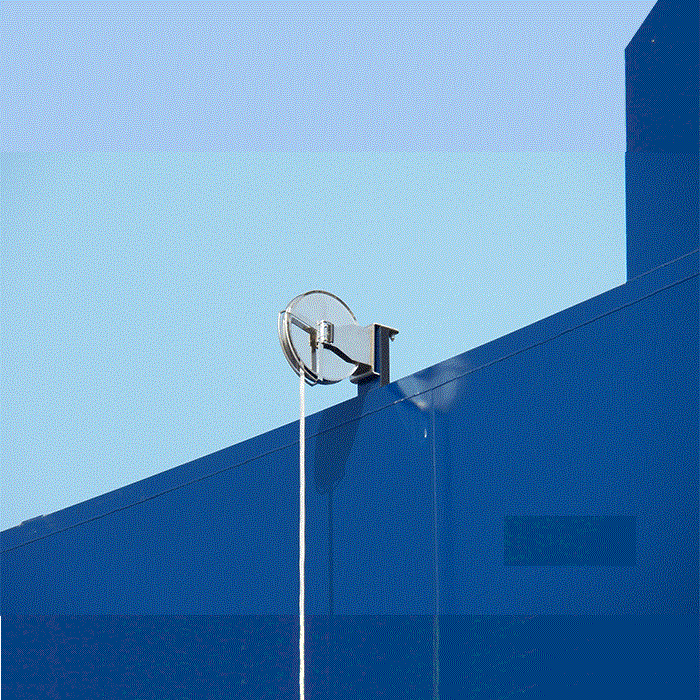

Cuộn cáp tiếp địa tự rút được thiết kế để xả tĩnh điện cho các mái nổi của bể chứa. Thiết bị được sử dụng làm liên kết đẳng thế giữa mái nổi và thành bể. Dòng điện sét và điện tích liên kết sẽ được tiêu tán nhanh chóng và hiệu quả xuống đất khi có sét đánh. So với dây dẫn thông thường, thiết bị này sẽ làm giảm đáng kể khả năng xảy ra hỏa hoạn do sét đánh, đồng thời giúp hệ thống trở nên đáng tin cậy và an toàn hơn.

Ưu điểm

Vỏ bằng thép không gỉ 316L giúp chống ăn mòn.
Được căng trước: Cuộn cáp RGR đã được căng trước tại nhà máy, do đó không cần phải căng cáp tại công trường.
Đánh bóng gương tổng thể, mang tính thẩm mỹ cao hơn và chống ăn mòn tốt hơn.
Dải bện bằng thép không gỉ bảo vệ bên ngoài, giúp chống kéo căng tốt hơn.
Số bằng sáng chế Trung Quốc: ZL 2016 2 1012793.X
Chỉ thị áp dụng: 2014/34/EU & IECEx

Tính năng và lợi ích

Vỏ máy bằng thép không gỉ 316L giúp chống ăn mòn.
Được kéo căng trước (Pre-Tensioned): Thiết bị RGR đã được kéo căng sẵn tại nhà máy, vì vậy không cần phải thực hiện thao tác kéo căng tại công trình.
Toàn bộ bề mặt được đánh bóng gương, thẩm mỹ hơn và khả năng chống ăn mòn tốt hơn.
Lớp bảo vệ bện bằng thép không gỉ dạng dải bên ngoài, cho khả năng chịu lực kéo tốt hơn.
Số bằng sáng chế tại Trung Quốc: ZL 2016 2 1012793.X
Chỉ thị áp dụng : 2014/34/EU

Vật liệu
Vỏ máy	Thép không gỉ 316L (Inox 316L)
Ống lót trục	Đồng thau H62
Lò xo	Thép lò xo
Cáp	Cáp bện đôi 2880/34 Cáp đồng bện mạ thiếc (Lớp bên trong) Cáp thép không gỉ bện 304 (Lớp bên ngoài) Diện tích tiết diện: 50mm^2
Chiều dài cáp	20m (có sẵn tùy chọn 24.4m)

Trọng lượng & Kích thước
Khối lượng tịnh	27.1 kg

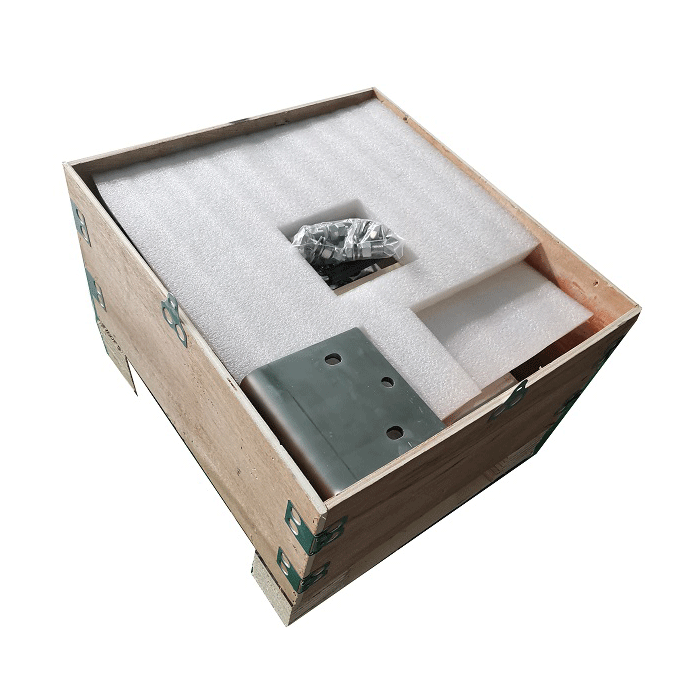

Thùng gỗ ván ép vận chuyển	8.0 kg
Tổng trọng lượng	39.6 kg
Kích thước tổng thể	51 * 46 * 35 cm
Các bộ phận khác	Thép không gỉ 316 L (Inox 316L)

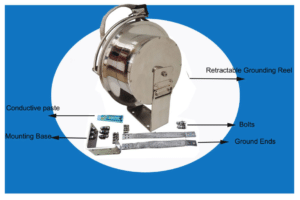

Các bộ phận được cung cấp

Tên linh kiện / phụ kiện	Số lượng
Cuộn cáp RGR	1
Giá đỡ ngang (Horizontal Bracket)	1
Đầu nối đất (Ground End)	2
Keo dẫn điện (Conductive Paste)	1
Hướng dẫn sử dụng (User Manual)	1
Bu lông Inox M12X50	5
Đai ốc Inox M12 (x2)
Long đen phẳng Inox Φ12 (x2)
Bu lông Inox M12X35	4
Đai ốc Inox M12
Long đen phẳng Inox Φ12
Long đen vênh Inox Φ12
Bu lông Inox M6X25	4
Đai ốc Inox M6
Long đen phẳng Inox Φ6
Long đen vênh Inox Φ6

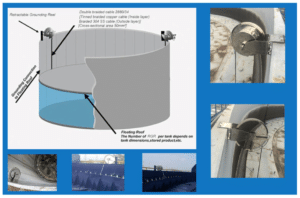

Khuyến nghị về số lượng RGR

Chu vi bể (mét)	Đường kính bể (mét)	Số lượng cuộn RGR cần dùng
≤60	≤19.10	2
≤90	≤28.65	3
≤120	≤38.20	4
≤150	≤47.75	5
≤180	≤57.30	6
≤210	≤66.84	7
≤240	≤76.39	8
≤270	≤85.94	9
≤300	≤95.49	10
≤330	≤105.04	11
≤360	≤114.59	12
≤390	≤124.14	13
≤420	≤133.69	14
≤450	≤143.24	15
≤480	≤152.79	16
≤510	≤162.34	17
≤540	≤171.89	18
≤570	≤181.44	19
≤600	≤190.99	20
