BỘ GIÁM SÁT TIẾP ĐỊA, XẢ TĨNH ĐIỆN CHO XE BỒN

Thông số kỹ thuật

• Ngưỡng điện trở tiếp đất: ≤ 10 Ω
• Tín hiệu đầu ra: Tiếp điểm khô (On-off), 10A 250VAC / 5A 30VDC
• Nhiệt độ hoạt động: -20 °C đến +60 °C
• Thời gian phản hồi: < 1 giây
• Điện áp cung cấp: 85~250 V / 24~48 V
• Dòng điện đầu vào: 90mA
• Chứng chỉ chống cháy nổ:
• II2(1) G Ex db ia[ia Ga]IIC T6 Gb
• II2(1) D Ex ia tb[ia Ga]IIIC T80℃ Db

1. Giới thiệu

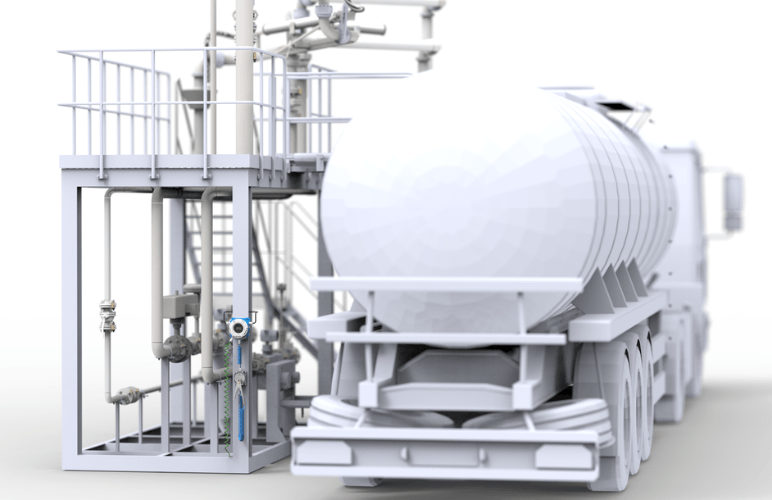

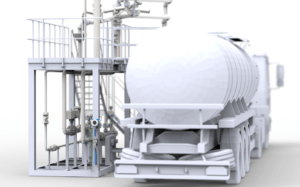

Earthing Pro TK là hệ thống kiểm soát, giám sát tĩnh điện xác thực tiếp địa thực tế, được thiết kế chuyên biệt cho các xe bồn và các hoạt động kiểm tra tĩnh điẹn liên quan đến xe bồn.

Khác với các bộ thiết bị giám sát thông mạch cơ bản, Earthing Pro TK xác minh liệu xe bồn có được kết nối với một hệ thống nối đất điện trở thấp đã được kiểm chứng hay không, đảm bảo an toàn tĩnh điện trước và trong suốt quá trình kiểm định.





2. Tại sao việc xác thực Tiếp địa thực tế lại quan trọng?



1. Xe bồn nhìn có vẻ đã được tiếp địa nhưng thực tế có thể chưa kết nối với điểm tiếp địa thực tế.
2. Các điểm tiếp địa tạm thời có thể bị cách ly hoặc không có tác dụng nối đất
3. Sự phóng điện tĩnh bên trong hoặc xung quanh bồn chứa có thể làm bắt cháy các hơi dễ cháy.
4. Chỉ riêng việc giám sát thông mạch không thể đảm bảo an toàn tĩnh điện.





3. Nguyên lý hoạt động của Earthing Pro TK

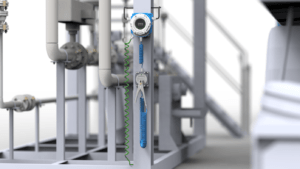

1. Kẹp tiếp địa được kết nối vào xe bồn.
2. Earthing Pro TK đo đạc và xác minh tham chiếu đất.
3. Hệ thống xác nhận kẹp đã kết nối với một điểm tiếp địa thực tế có điện trở thấp.
4. Tín hiệu hình ảnh và âm thanh sẽ hiển thị trạng thái tiếp địa.
5. Cảnh báo sẽ được kích hoạt nếu tính toàn vẹn của kết nối tiếp địa thực tế bị mất.

4. Các tính năng chính

1. Công nghệ xác thực kết nối tiếp địa thực tế (True ground verification).
2. Phân biệt được giữa kết nối tiếp địa giả và kết nối tiếp địa thực tế.
3. Giám sát liên tục trong suốt quá trình vận hành.
4. Hệ thống cảnh báo bằng âm thanh và hình ảnh có độ hiển thị cao.



5. Lợi ích

1. Ngăn chặn các điều kiện tiếp địa giả.
2. Tăng cường an toàn trong quá trình kiểm định bồn chứa.
3. Giảm thiểu rủi ro cháy nổ do tĩnh điện.
4. Nâng cao độ tin cậy và sự tự tin trong công tác vận hành, chiết rót
