HỆ THỐNG GIÁM SÁT NỐI ĐẤT, XẢ TĨNH ĐIỆN LIÊN TỤC

I. Tĩnh điện trong sản xuất và tác hại của chúng

1. Tác hại của tĩnh điện trong sản xuất
Rủi ro cháy nổ cực kỳ nghiêm trọng: Tĩnh điện tích tụ trên vỏ xe bồn hay thùng phuy khi bị cách ly với đất sẽ tạo ra điện thế cao. Trong khu vực nguy hiểm có chứa hơi khí cháy hoặc bụi dễ nổ, một tia lửa điện phóng ra có thể dẫn đến thảm họa cháy nổ giàn xuất nhập.

Hạn chế của nối đất thủ công: Dây tiếp địa truyền thống không có bộ đo lường thường bị lỏng, kẹp vào lớp sơn/rỉ sét cách điện hoặc bị tuột trong lúc nạp mà công nhân không hay biết, gây nguy cơ mất an toàn thụ động.

2. Tĩnh điện sinh ra từ dây chuyền sản xuất
Trong môi trường sản xuất công nghiệp, đặc biệt là ngành dầu khí, hóa chất, sơn, dược phẩm hay thực phẩm. Tĩnh điện phát sinh liên tục do sự ma sát, va chạm và tách rời vật liệu:

Quá trình di chuyển và chiết nạp chất lỏng: Ma sát giữa dòng chất lỏng chảy xiết trong đường ống/vòi nạp với thành xe bồn hoặc thùng phuy.
Thao tác dịch chuyển container/vỏ chứa: Lăn, vận chuyển hoặc xếp dỡ các thùng phuy kim loại.
Khu vực xả/trộn: Hoạt động khuấy trộn hóa chất, đổ bột nguyên liệu tại các trạm pha trộn.

II. Tổng quan & Nguyên lý hoạt động của Hệ thống Giám sát Nối đất Liên tục

1.Khái niệm: Hệ thống giám sát và xả tĩnh điện liên tục là gì?

Hệ thống giám sát và xả tĩnh điện liên tục là giải pháp kiểm soát an toàn chủ động. Thiết bị vừa cung cấp đường dẫn an toàn để triệt tiêu điện tích tĩnh điện xuống đất, vừa liên tục đo lường giá trị điện trở thực tế của vòng lặp tiếp địa. Nếu điện trở vượt ngưỡng an toàn hay mất kết nối, hệ thống sẽ phát cảnh báo và ngắt tự động thiết bị nạp.

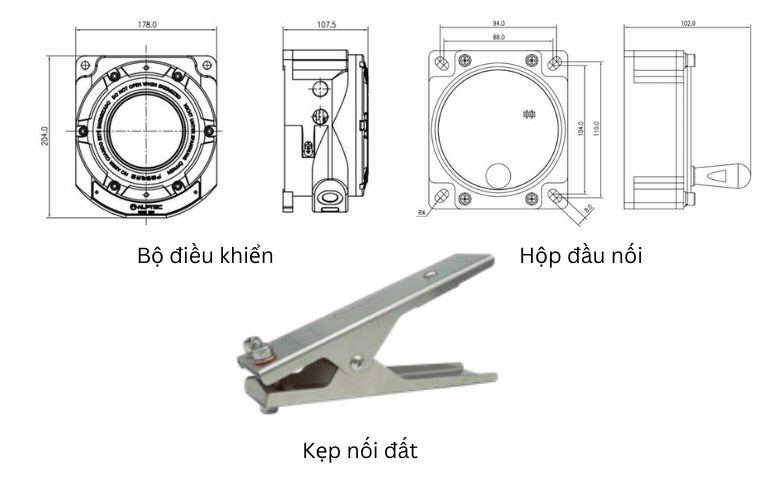

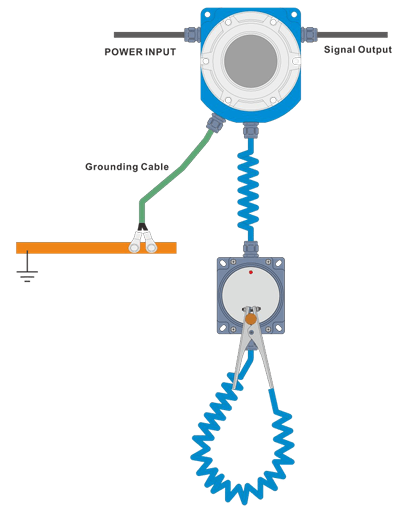

2. Cấu trúc chung:

Bộ điều khiển (Controller): Đạt chuẩn phòng nổ vỏ gang/nhôm đúc (Ex d – IP65/IP66), chứa mạch xử lý trung tâm, màn hình LCD/OLED hiển thị trạng thái/giá trị điện trở và các rơ-le xuất tín hiệu liên động.
Hộp đấu nối (Junction Box): Lắp tại vị trí thao tác, tích hợp đèn báo LED trạng thái (Xanh/Đỏ), còi cảnh báo và vị trí gác kẹp thu hồi.
Kẹp nối đất (Grounding Clamp) & Cáp xoắn: Thân kẹp làm bằng thép không gỉ (Inox 304) chắc chắn, trang bị các mũi đâm xuyên rỉ sét/lớp sơn (Tungsten Carbide) để đảm bảo tiếp xúc kim loại tối ưu; kết nối qua dây cáp xoắn TPU co giãn linh hoạt, đạt chuẩn an toàn (Ex ia).

3. Nguyên lý hoạt động:

Đo điện trở vòng lặp liên tục: Mạch an toàn nội tại truyền dòng điện siêu nhỏ qua kẹp để đo điện trở toàn mạch từ răng kẹp -> vỏ thiết bị -> đất. Ngưỡng an toàn duy trì ở mức < 10 Ohm hoặc < 4 Ohm tùy theo chuẩn cấu hình công nghệ.
Tín hiệu khóa liên động (Interlock): Khi điện trở đạt chuẩn, bộ điều khiển đóng rơ-le ngõ ra xuất tín hiệu cho phép mở van/bơm. Ngược lại, nếu điện trở > 10 Ohm / 4 Ohm hoặc tuột kẹp, tiếp điểm lập tức ngắt để dừng quy trình nạp.
Cảnh báo đa giác quan: Trạng thái báo qua màn hình hiển thị, màu đèn đổi từ Xanh (An toàn) sang Đỏ (Sự cố) kết hợp còi báo động.

III. Phân loại & Ứng dụng thực tế theo Mô hình Nối đất (Đơn điểm vs. Đa điểm)

1. Hệ thống giám sát đơn điểm:

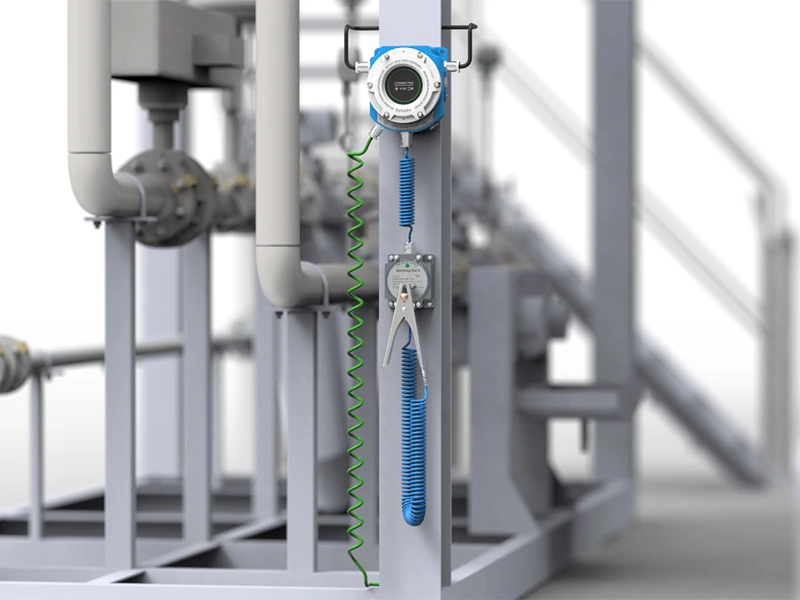

Earthing Pro (Model SLA-S-Y)

Ứng Dụng:
Trạm xuất nhập nhiên liệu & hóa chất: Dành cho xe bồn, toa xe hàng đường sắt, kho dầu và nhà máy hóa chất (Zone 1 & Zone 2).
Tích hợp tự động hóa: Kết nối trực tiếp với hệ thống điều khiển bơm nạp tự động.
Tính năng:
An toàn chống cháy nổ (Ex d & IS): Controller chống nổ; kẹp và cáp đạt chuẩn an toàn nội tại.
Bảo vệ kép (Nối đất & Chống tràn): Giám sát liên tục điện trở tiếp địa (< 10 Ohm) và mức chất lỏng, tự động cảnh báo khi có sự cố.
Tín hiệu liên động (Interlock): Tự động ngắt/mở hệ thống bơm nạp thông qua tiếp điểm công tắc (NO/NC).
Linh hoạt Nạp Đỉnh / Nạp Đáy (Top/Bottom Loading): Chuyển đổi chế độ hoạt động dễ dàng bằng công tắc gạt.
Cảnh báo trực quan: Đèn LED Xanh/Đỏ hiển thị rõ ràng trạng thái an toàn hoặc sự cố.
Kẹp tiếp địa & Cáp xoắn bền bỉ: Kẹp đâm xuyên lớp sơn/rỉ sét; cáp xoắn co giãn 5m–8m linh hoạt.

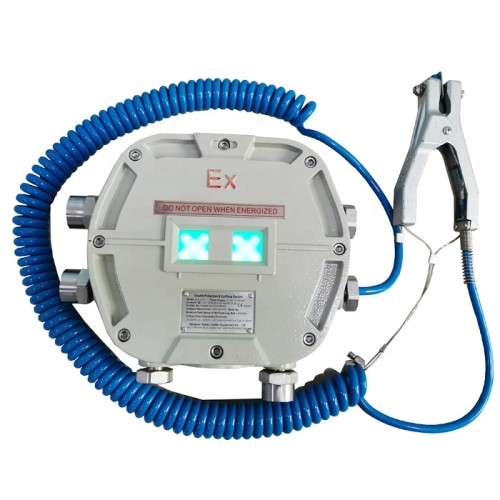

Earthing Pro GE (Model SLA-S-Y GE):

Ứng dụng: Giải pháp giám sát xả tĩnh điện tiêu chuẩn (Classic Controller), thiết kế tối ưu cho hoạt động chiết nạp thùng phuy (Drum).
Tính năng: Giám sát liên tục điện trở vòng lặp kép từ kẹp-đến-vật-thể và vật-thể-đến-đất duy trì dưới 10 Ohm hoặc 4 Ohm. Vỏ phòng nổ đạt chứng nhận kép (Ex d chống cháy nổ & Ex ia an toàn nội tại), xuất tín hiệu Interlock cho phép hoặc chặn hệ thống nạp tự động.

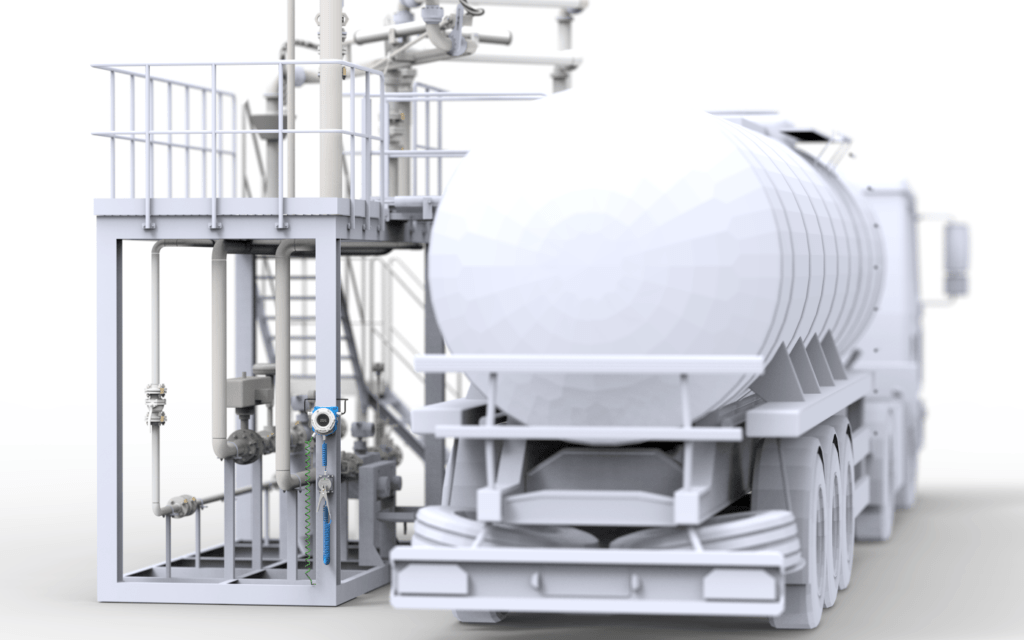

Earthing Pro TK (Model SLA-S-Y TK):

Ứng dụng: Dòng thiết bị cao cấp thiết kế chuyên dụng cho xe bồn (Road Tanker) tại các giàn xuất nhập nhiên liệu, hóa chất.
Quy trình xác thực 3 bước thông minh (Tank Recognition):
1. Kiểm tra kết nối đất: Hệ thống liên tục kiểm tra đảm bảo cả 2 dây tiếp địa đã đấu nối hợp lệ vào hệ thống đất chung.
2. Nhận diện thân xe bồn (Tank Recognition): Khi cặp kẹp vào xe, thiết bị đo điện dung giữa xe và mặt đất để xác nhận đã kẹp đúng vào thân xe bồn (chống trường hợp công nhân kẹp nhầm vào kết cấu sắt của giàn xuất).
3. Giám sát điện trở khắt khe: Sau khi xác nhận đúng xe, hệ thống giám sát liên tục điện trở vòng lặp dưới 10 Ohm. Nếu điện trở > 10 Ohm hoặc mất nối đất, thiết bị lập tức hú còi cảnh báo và ngắt rơ-le Interlock để dừng quy trình bơm nạp.

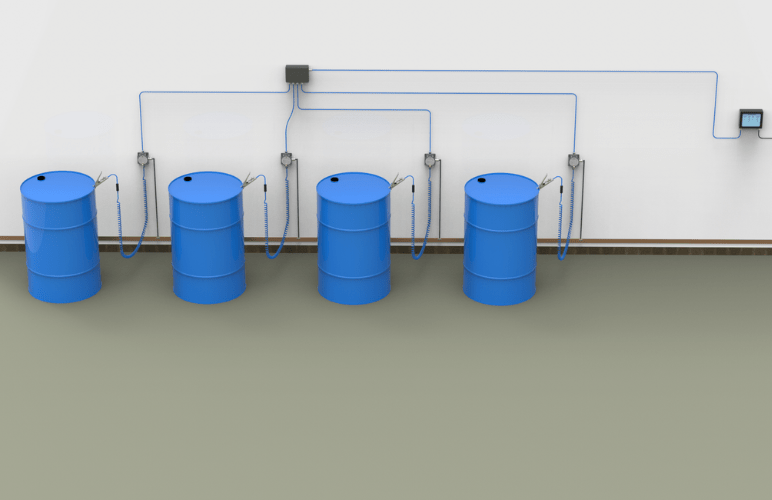

2. Hệ thống giám sát đa điểm:

Earthing Pro MUL (Centralized Multi-Channel):

Ứng dụng: Trạm chiết phuy quy mô lớn (Multi-drum), trạm trộn hóa chất, giàn xuất nhiều toa xe.
Tính năng:
Quản lý tập trung lên tới 16 kênh cùng lúc.
Bộ hiển thị điều khiển trung tâm kết nối qua RS485 tới Hộp phân phối nguồn/tín hiệu tại Zone nguy hiểm.
Mỗi kênh sở hữu ngõ ra Interlock riêng + 1 ngõ ra tín hiệu tổng đấu trực tiếp vào PLC/DCS.
Tối ưu không gian lắp đặt, không cần gắn hàng chục bộ điều khiển riêng lẻ.

3. Bảng so sánh các dòng sản phẩm Earthing Pro

Tiêu chí	Earthing Pro GE	Earthing Pro TK	Earthing Pro MUL
Số điểm giám sát	1 điểm	1 điểm	Tối đa 16 điểm
Đối tượng phù hợp	Thùng phuy, Toa xe lửa	Chuyên dụng Xe bồn	Trạm chiết phuy quy mô lớn, trạm trộn
Ngưỡng điện trở chuẩn	< 10 Ohm	< 10 Ohm	< 10 Ohm hoặc <4 Ohm
Tính năng nổi bật	Giám sát điện trở kép tiêu chuẩn, bền bỉ	Xác thực 3 bước (Cảm biến nhận diện xe bồn TK)	Mạng lưới quản lý tập trung 16 kênh qua màn hình LCD
Tín hiệu Interlock	1 Tiếp điểm Rơ-le (5A/250VAC)	1 Tiếp điểm Rơ-le (5A/250VAC)	16 Ngõ ra độc lập + 1 Master Interlock về PLC
Cấp bảo vệ & Chống nổ	Ex db ia [ia Ga] IIC T6 Gb, IP65	Ex db ia [ia Ga] IIC T6 Gb, IP65	Ex db IIB+H2 T6 Gb, IP66

IV. Quy Trình Vận Hành Chuẩn An Toàn & Bảo Trì Thiết Bị

Quy trình vận hành:
1. Kiểm tra trước khi sử dụng:
Sau khi hoàn thành việc lắp đặt thiết bị theo các hướng dẫn, hãy thực hiện các bước kiểm tra sau:

Đảm bảo dây tiếp địa được kết nối chắc chắn;
Xác nhận nguồn điện đầu vào đáp ứng các yêu cầu và được kết nối an toàn;
Xác minh đầu ra tín hiệu cảnh báo đã được kết nối chính xác (nếu có);
Xác nhận kẹp tiếp địa đã được cố định ở vị trí thu hồi trên Hộp Junction .

2. Kết nối thiết bị
Sau khi hoàn tất quy trình kiểm tra trước khi sử dụng, hãy tháo kẹp tiếp địa ra và kết nối vào điểm kẹp trên xe bồn hoặc thùng phuy. Hãy đảm bảo rằng sau khi thao tác kẹp hoàn tất, hệ thống tiếp địa tĩnh điện đang ở trạng thái hoạt động bình thường. Nếu hệ thống kiểm soát tĩnh điện phát cảnh báo sau khi kẹp, hãy tháo kẹp tiếp địa ra và kẹp lại. Nếu tình trạng cảnh báo vẫn tiếp diễn sau nhiều lần thử, hãy làm theo các thông tin cảnh báo được hiển thị trên màn hình để có hướng xử lý tiếp theo.

3. Hoàn trả kẹp
Khi quá trình bốc/dỡ hàng hóa hoàn tất, hãy gắn kẹp tiếp địa trở lại vị trí thu hồi đã được chỉ định trên Hộp Junction. Thao tác này kết thúc lần sử dụng hiện tại

Các quy định bảo trì & An toàn kỹ thuật

Tách biệt đường dây: Đi dây mạch an toàn nội tại (Ex ia) riêng biệt với đường cáp nguồn/mạch điều khiển trong các ống luồn dây độc lập.
Nối đất vỏ thiết bị: Nối đất vỏ bảo vệ bằng dây đồng màu vàng-xanh lá, trở kháng tiếp địa tổng thể không vượt quá 10 Ohm.
Chống tĩnh điện bề mặt: Lau chùi bề mặt thiết bị/dây cáp xoắn bằng khăn ẩm (khuyến khích dùng dung dịch tẩy rửa chống tĩnh điện) để loại bỏ bụi bẩn cách điện. Nghiêm cấm lau bằng giẻ khô.
An toàn công nhân: Mang đầy đủ găng tay và quần áo bảo hộ chống tĩnh điện chuyên dụng trong khu vực nguy hiểm.
Khóa thiết bị: Tuyệt đối không mở nắp vỏ khi đang cấp điện. Việc sửa chữa mối ghép chống nổ phải tuân thủ nghiêm ngặt theo bản vẽ kỹ thuật nhà sản xuất.

Việc trang bị hệ thống giám sát và nối đất xả tĩnh điện đạt chuẩn phòng nổ chính là giải pháp cốt lõi giúp loại bỏ hoàn toàn nguy cơ cháy nổ, bảo vệ tính mạng con người và tài sản trong các khu vực nguy hiểm.

PKE Việt Nam tự hào cung cấp các dòng sản phẩm giám sát xả tĩnh điện và nối đất chính hãng, đầy đủ chứng nhận. Đội ngũ kỹ thuật giàu kinh nghiệm của PKE luôn sẵn sàng khảo sát, tư vấn giải pháp và hỗ trợ lắp đặt tối ưu nhất cho nhà máy của bạn.
