Trong các ngành công nghiệp đặc thù như dầu khí, hóa chất, sơn, dược phẩm và thực phẩm, tĩnh điện luôn là mối đe dọa tiềm ẩn trực tiếp đến sự an toàn của con người và tài sản nhà máy. Việc nhận diện chính xác nguồn phát sinh và hệ lụy của tĩnh điện là bước đầu tiên để doanh nghiệp xây dựng một hệ thống phòng thủ kỹ thuật vững chắc.
1. Bài toán rủi ro: Hiểm họa cháy nổ từ tĩnh điện sản xuất
Nguy cơ phóng điện gây cháy nổ giàn xuất nhập:
- Thực trạng: Trong quá trình vận hành, tĩnh điện tích tụ liên tục trên vỏ xe bồn hoặc thùng phuy khi chúng bị cách ly với hệ thống đất, tạo ra điện thế cao.
- Hậu quả: Chỉ một tia lửa điện phóng ra trong môi trường chứa hơi khí cháy hoặc bụi dễ nổ tại khu vực nguy hiểm có thể châm ngòi cho một thảm họa cháy nổ nghiêm trọng.
Điểm yếu chí mạng của phương pháp nối đất thủ công:
- Các loại dây tiếp địa truyền thống (không tích hợp bộ đo lường) thường trực rủi ro thụ động: kẹp dễ bị lỏng, tiếp xúc nhầm vào lớp sơn hoặc rỉ sét cách điện, thậm chí bị tuột trong suốt quá trình nạp liệu mà công nhân hoàn toàn không hay biết.
2. Nguồn gốc phát sinh tĩnh điện trên dây chuyền và yêu cầu kiểm soát
Tĩnh điện trong môi trường công nghiệp phát sinh liên tục do sự ma sát, va chạm và tách rời vật liệu qua 3 tác nhân chính:
- Quá trình di chuyển và chiết nạp chất lỏng:
- Nguyên nhân: Ma sát tốc độ cao giữa dòng chất lỏng chảy xiết trong đường ống hoặc vòi nạp với bề mặt thành xe bồn/thùng phuy.
- Giải pháp kiểm soát: Bắt buộc phải duy trì đường dẫn xả tĩnh điện liên tục và kiểm soát lưu lượng dòng chảy an toàn.
- Thao tác dịch chuyển container và vỏ chứa:
- Nguyên nhân: Các hoạt động lăn, vận chuyển hoặc xếp dỡ liên tục các thùng phuy kim loại.
- Giải pháp kiểm soát: Sử dụng kẹp tiếp địa chuyên dụng có khả năng đâm xuyên lớp sơn/rỉ sét để tạo tiếp điểm kim loại tối ưu trước khi dịch chuyển vật chứa.
- Khu vực xả và trộn nguyên liệu:
- Nguyên nhân: Hoạt động khuấy trộn hóa chất, đổ bột nguyên liệu tại các trạm pha trộn tạo ra ma sát pha khí – rắn hoặc lỏng – rắn mạnh mẽ.
- Giải pháp kiểm soát: Ứng dụng hệ thống giám sát liên động (Interlock) để tự động khóa quy trình nếu phát hiện điện trở vượt ngưỡng an toàn.
II. Tổng quan & Nguyên lý hoạt động của Hệ thống Giám sát Nối đất Liên tục
1. Khái niệm giải pháp: Kiểm soát an toàn chủ động
Hệ thống giám sát và xả tĩnh điện liên tục là giải pháp phòng thủ an toàn chủ động, vượt trội hoàn toàn so với các phương pháp tiếp địa thủ công.
- Triệt tiêu tĩnh điện: Thiết bị cung cấp đường dẫn an toàn để liên tục dẫn truyền và triệt tiêu điện tích tĩnh điện xuống hệ thống đất.
- Giám sát thời gian thực: Tự động đo lường giá trị điện trở thực tế của toàn bộ vòng lặp tiếp địa.
- Cơ chế ngắt tự động (Interlock): Khi phát hiện điện trở vượt ngưỡng an toàn hoặc xảy ra sự cố mất kết nối/tuột kẹp, hệ thống lập tức phát cảnh báo đồng thời tự động ngắt thiết bị nạp liệu để ngăn chặn thảm họa.

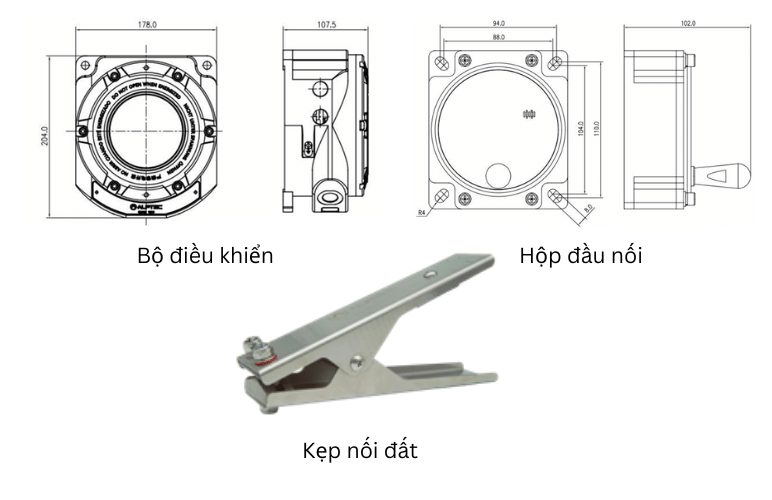

2. Cấu trúc giải pháp toàn diện phần cứng
Hệ thống được thiết kế đồng bộ bằng các thiết bị đạt chuẩn công nghiệp phòng nổ khắt khe, bao gồm:
Bộ điều khiển trung tâm (Controller):
- Sở hữu lớp vỏ gang hoặc nhôm đúc chịu lực cao, đạt chuẩn phòng nổ Ex d (IP65/IP66).
- Tích hợp mạch xử lý trung tâm, màn hình hiển thị LCD/OLED trực quan (cập nhật trạng thái và giá trị điện trở) cùng các rơ-le xuất tín hiệu liên động.
Hộp đấu nối thông minh (Junction Box):
- Được lắp đặt ngay tại vị trí thao tác thực tế.
- Tích hợp sẵn hệ thống đèn báo LED trạng thái (Xanh/Đỏ), còi cảnh báo tại chỗ và khay gác kẹp thu hồi gọn gàng sau khi sử dụng.
Kẹp nối đất chuyên dụng & Cáp xoắn (Grounding Clamp & Coiled Cable):
- Thân kẹp: Chế tạo bằng thép không gỉ (Inox 304) bền bỉ, trang bị các mũi đâm xuyên Tungsten Carbide có khả năng phá vỡ lớp sơn cách điện hoặc rỉ sét, đảm bảo tiếp xúc kim loại tối ưu.
- Cáp kết nối: Sử dụng dây cáp xoắn TPU co giãn linh hoạt, đạt chuẩn an toàn nội tại Ex ia.

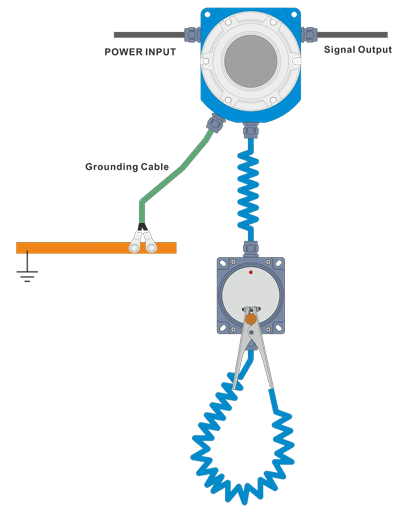

3. Nguyên lý vận hành và kiểm soát thông minh
Giải pháp vận hành dựa trên chu trình khép kín tự động hóa nhằm loại trừ tuyệt đối yếu tố chủ quan của con người:
- Đo lường điện trở vòng lặp liên tục: Mạch an toàn nội tại truyền một dòng điện siêu nhỏ qua kẹp để kiểm tra toàn bộ điện trở khép kín từ răng kẹp -> vỏ thiết bị -> hệ thống đất. Ngưỡng an toàn được thiết lập nghiêm ngặt ở mức <10 Omega hoặc < 4 Omega tùy theo tiêu chuẩn cấu hình của nhà máy.
- Cơ chế khóa liên động (Interlock Interfacing):
- Khi điện trở đạt chuẩn an toàn, bộ điều khiển đóng rơ-le ngõ ra, cho phép mở van hoặc kích hoạt hệ thống bơm nạp.
- Ngược lại, nếu điện trở vượt ngưỡng cho phép hoặc xảy ra hiện tượng tuột kẹp, tiếp điểm lập tức mở ra để đóng băng hoặc dừng ngay lập tức quy trình nạp liệu.
- Cảnh báo đa giác quan (Multi-sensory Alarm): Mọi sự cố đều được phản hồi tức thời qua màn hình hiển thị, chuyển đổi màu đèn LED từ Xanh (An toàn) sang Đỏ (Sự cố) kết hợp kích hoạt còi báo động để người vận hành xử lý kịp thời.
III. Phân loại & Ứng dụng thực tế theo Mô hình Nối đất (Đơn điểm vs. Đa điểm)
Để đáp ứng chính xác đặc thù vận hành của từng khu vực trong nhà máy, PKE Việt Nam cung cấp các cấu hình giải pháp chuyên biệt chia thành hai mô hình: Giám sát đơn điểm và Giám sát đa điểm tập trung.

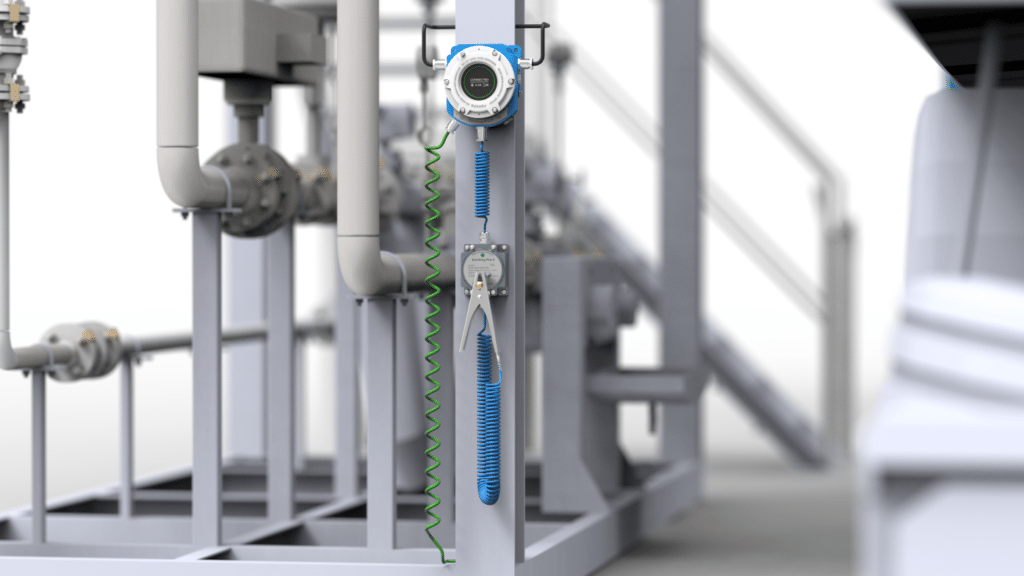

1. Giải pháp hệ thống giám sát đơn điểm
Giải pháp tối ưu hóa cho các trạm thao tác độc lập, kho dầu, nhà máy hóa chất (khu vực Ex Zone 1 & Zone 2) với các dòng thiết bị chuyên dụng:

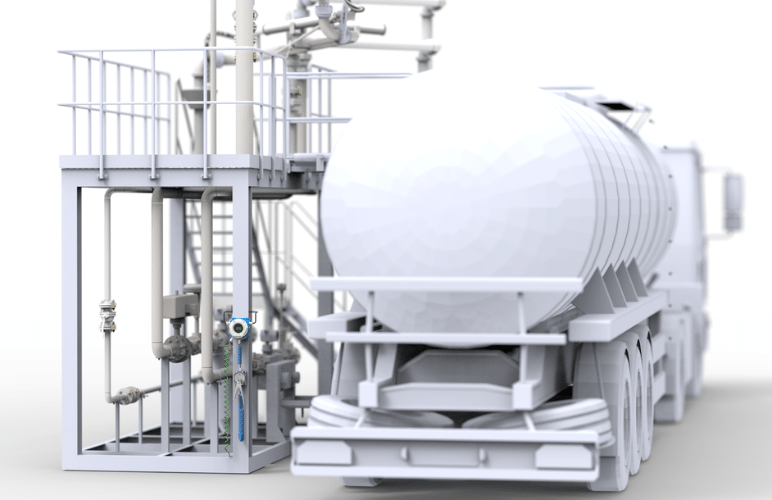

* Earthing Pro (Model SLA-S-Y): Giải pháp toàn diện cho trạm xuất nhập
- Ứng dụng thực tế:
- Chuyên dùng cho xe bồn, toa xe hàng đường sắt, kho dầu và nhà máy hóa chất.
- Tích hợp trực tiếp tự động hóa vào hệ thống điều khiển bơm nạp.
- Tính năng vượt trội:
- An toàn chống cháy nổ kép: Bộ điều khiển đạt chuẩn chống nổ Ex d; kẹp và cáp đạt chuẩn an toàn nội tại (IS/Ex ia).
- Bảo vệ kép (Nối đất & Chống tràn): Giám sát liên tục điện trở tiếp địa (< 10 Omega) kết hợp giám sát mức chất lỏng.
- Tín hiệu Interlock linh hoạt: Tự động ngắt/mở bơm nạp qua tiếp điểm NO/NC.
- Linh hoạt Nạp Đỉnh / Nạp Đáy (Top/Bottom Loading): Chuyển đổi chế độ dễ dàng chỉ bằng công tắc gạt.
- Trang bị tiêu chuẩn: Kẹp chuyên dụng đâm xuyên rỉ sét/sơn cùng cáp xoắn TPU co giãn linh hoạt (5m – 8m).

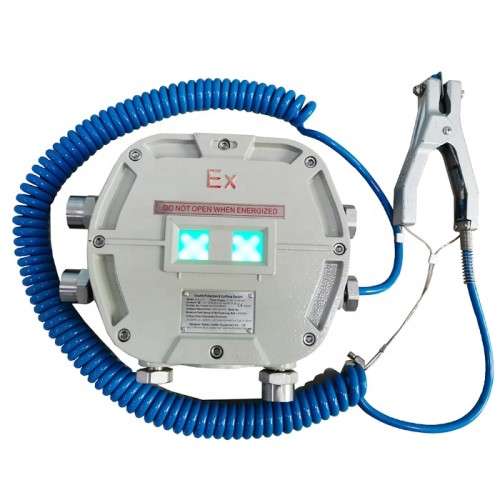

* Earthing Pro GE (Model SLA-S-Y GE): Giải pháp tiêu chuẩn cho chiết nạp thùng phuy
- Ứng dụng thực tế: Thiết kế tối ưu làm “Classic Controller” cho hoạt động chiết nạp thùng phuy và toa xe lửa.
- Tính năng vượt trội:
- Giám sát liên tục điện trở vòng lặp kép (kẹp-đến-vật-thể và vật-thể-đến-đất) duy trì nghiêm ngặt dưới 10 Omega (hoặc dưới 4 Omega).
- Vỏ phòng nổ chứng nhận kép Ex d & Ex ia, xuất tín hiệu Interlock khóa/mở hệ thống nạp tự động an toàn tuyệt đối.
* Earthing Pro TK (Model SLA-S-Y TK): Giải pháp cao cấp chuyên dụng cho xe bồn
- Ứng dụng thực tế: Dòng thiết bị cao cấp thiết kế riêng cho xe bồn tại các giàn xuất nhập nhiên liệu và hóa chất.
- Quy trình xác thực thông minh 3 bước:
- Kiểm tra kết nối đất: Xác nhận toàn bộ dây tiếp địa đấu nối hợp lệ vào hệ thống đất chung.
- Nhận diện thân xe bồn: Đo điện dung giữa xe và mặt đất để xác nhận chính xác kẹp đã bám vào thân xe bồn (triệt tiêu hoàn toàn rủi ro công nhân kẹp nhầm vào kết cấu sắt của giàn xuất).
- Giám sát điện trở khắt khe: Duy trì vòng lặp dưới $10\ \Omega$. Nếu phát sinh sự cố vượt ngưỡng hoặc mất kết nối, hệ thống lập tức kích hoạt còi hú và ngắt rơ-le Interlock dừng khẩn cấp quá trình bơm.
2. Giải pháp hệ thống giám sát đa điểm tập trung

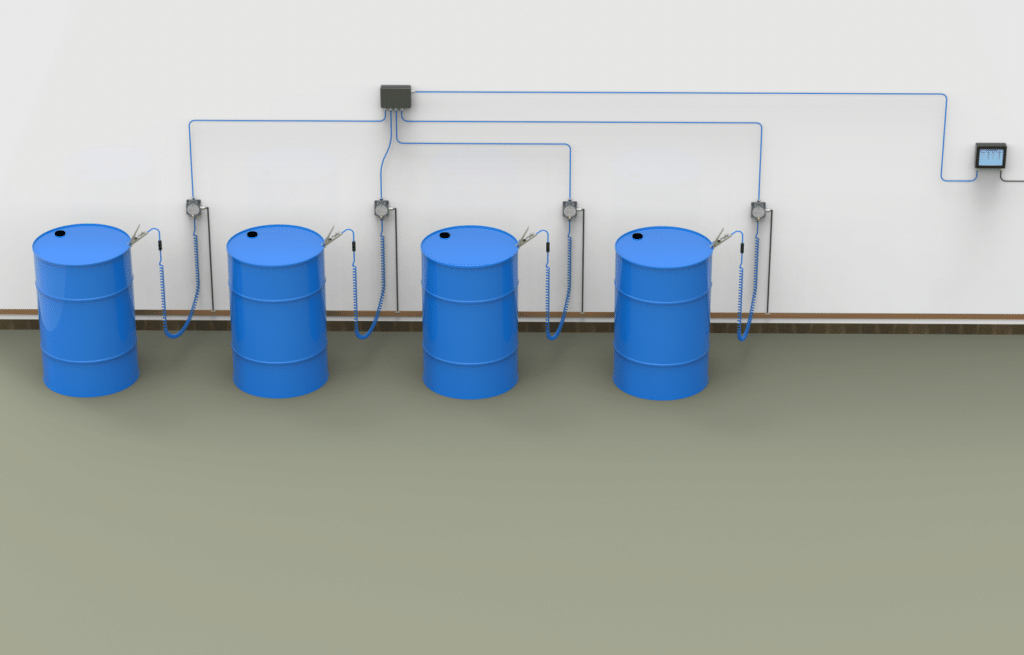

* Earthing Pro MUL (Centralized Multi-Channel): Quản lý tập trung quy mô lớn
- Ứng dụng thực tế: Trạm chiết phuy quy mô lớn (Multi-drum), trạm trộn hóa chất, hoặc giàn xuất nhiều toa xe cùng lúc.
- Tính năng vượt trội:
- Quản lý tập trung: Kiểm soát đồng thời lên tới 16 kênh chỉ từ một điểm điều khiển.
- Kiến trúc mạng phân phối: Màn hình trung tâm kết nối qua chuẩn RS485 tới hộp phân phối nguồn/tín hiệu đặt tại khu vực nguy hiểm (Zone).
- Tín hiệu độc lập & Tổng hợp: Mỗi kênh sở hữu một ngõ ra Interlock riêng biệt kèm theo 1 ngõ ra tín hiệu tổng (Master Interlock) đấu trực tiếp về hệ thống PLC/DCS của nhà máy.
- Tối ưu không gian: Giải quyết triệt để bài toán lắp đặt, loại bỏ việc phải trang bị hàng chục bộ điều khiển riêng lẻ cồng kềnh.
3. Bảng so sánh các dòng sản phẩm Earthing Pro
| Tiêu chí | Earthing Pro GE | Earthing Pro TK | Earthing Pro MUL |
| Số điểm giám sát | 1 điểm | 1 điểm | Tối đa 16 điểm |
| Đối tượng phù hợp | Thùng phuy, Toa xe lửa | Chuyên dụng Xe bồn | Trạm chiết phuy quy mô lớn, trạm trộn |
| Ngưỡng điện trở chuẩn | < 10 Ohm | < 10 Ohm | < 10 Ohm hoặc <4 Ohm |
| Tính năng nổi bật | Giám sát điện trở kép tiêu chuẩn, bền bỉ | Xác thực 3 bước (Cảm biến nhận diện xe bồn TK) | Mạng lưới quản lý tập trung 16 kênh qua màn hình LCD |
| Tín hiệu Interlock | 1 Tiếp điểm Rơ-le (5A/250VAC) | 1 Tiếp điểm Rơ-le (5A/250VAC) | 16 Ngõ ra độc lập + 1 Master Interlock về PLC |
| Cấp bảo vệ & Chống nổ | Ex db ia [ia Ga] IIC T6 Gb, IP65 | Ex db ia [ia Ga] IIC T6 Gb, IP65 | Ex db IIB+H2 T6 Gb, IP66 |
IV. Quy Trình Vận Hành Chuẩn An Toàn & Bảo Trì Thiết Bị
Bước 1: Kiểm tra tiền vận hành
Trước khi đưa hệ thống vào khai thác hoặc bắt đầu ca làm việc mới, kỹ thuật viên tiến hành kiểm tra nhanh:
- Kiểm tra cơ khí & kết nối: Đảm bảo toàn bộ hệ thống dây tiếp địa đã được đấu nối chắc chắn, đúng kỹ thuật.
- Kiểm tra nguồn cấp: Xác nhận nguồn điện đầu vào đáp ứng đúng dải yêu cầu kỹ thuật và được đấu nối an toàn.
- Kiểm tra tín hiệu liên động: Xác minh ngõ ra tín hiệu cảnh báo / Interlock đã được kết nối chính xác với hệ thống điều khiển trung tâm (PLC/DCS) hoặc van/bơm.
- Kiểm tra vị trí kẹp: Xác nhận kẹp tiếp địa đang được cố định gọn gàng tại vị trí thu hồi chuyên dụng trên Hộp đấu nối (Junction Box).
Bước 2: Thiết lập kết nối và giám sát chiết nạp
Sau khi hoàn tất bước kiểm tra tiền vận hành, thực hiện quy trình kết nối thực tế:
- Thao tác kẹp: Tháo kẹp tiếp địa khỏi vị trí thu hồi và kẹp chắc chắn vào điểm tiếp xúc chuẩn trên xe bồn hoặc thùng phuy.
- Xác thực trạng thái hệ thống: Quan sát hệ thống đèn báo và màn hình hiển thị để đảm bảo vòng lặp tiếp địa đạt trạng thái an toàn (đèn Xanh, điện trở trong giới hạn cho phép, hệ thống tự động mở khóa Interlock cho phép bơm nạp).
- Xử lý tình huống phát sinh:
- Nếu hệ thống phát cảnh báo ngay sau khi kẹp, hãy tháo kẹp ra, làm sạch bề mặt tiếp xúc (nếu cần) và tiến hành kẹp lại.
- Nếu trạng thái cảnh báo vẫn tiếp diễn sau nhiều lần thử, người vận hành tuyệt đối không tiến hành nạp liệu mà cần đối chiếu thông tin hiển thị trên màn hình controller để xử lý theo đúng mã lỗi kỹ thuật.
Bước 3: Hoàn trả thiết bị và kết thúc quy trình
- Khi quá trình bốc/dỡ, chiết nạp hàng hóa hoàn tất:
- Thu hồi kẹp: Tháo kẹp tiếp địa ra khỏi xe bồn/thùng phuy và gắn trở lại vị trí gác kẹp đã định nghĩa trên Hộp Junction.
- Kết thúc chu trình: Thao tác này đưa hệ thống về trạng thái sẵn sàng cho chu kỳ vận hành tiếp theo, đồng thời tự động khóa tín hiệu bơm nạp để bảo vệ khu vực kho chứa.
Các quy định bảo trì & An toàn kỹ thuật
- Tách biệt đường dây: Đi dây mạch an toàn nội tại (Ex ia) riêng biệt với đường cáp nguồn/mạch điều khiển trong các ống luồn dây độc lập.
- Nối đất vỏ thiết bị: Nối đất vỏ bảo vệ bằng dây đồng màu vàng-xanh lá, trở kháng tiếp địa tổng thể không vượt quá 10 Ohm.
- Chống tĩnh điện bề mặt: Lau chùi bề mặt thiết bị/dây cáp xoắn bằng khăn ẩm (khuyến khích dùng dung dịch tẩy rửa chống tĩnh điện) để loại bỏ bụi bẩn cách điện. Nghiêm cấm lau bằng giẻ khô.
- An toàn công nhân: Mang đầy đủ găng tay và quần áo bảo hộ chống tĩnh điện chuyên dụng trong khu vực nguy hiểm.
- Khóa thiết bị: Tuyệt đối không mở nắp vỏ khi đang cấp điện. Việc sửa chữa mối ghép chống nổ phải tuân thủ nghiêm ngặt theo bản vẽ kỹ thuật nhà sản xuất.
Việc trang bị hệ thống giám sát và nối đất xả tĩnh điện đạt chuẩn phòng nổ chính là giải pháp cốt lõi giúp loại bỏ hoàn toàn nguy cơ cháy nổ, bảo vệ tính mạng con người và tài sản trong các khu vực nguy hiểm.
PKE Việt Nam tự hào cung cấp các dòng sản phẩm giám sát xả tĩnh điện và nối đất chính hãng, đầy đủ chứng nhận. Đội ngũ kỹ thuật giàu kinh nghiệm của PKE luôn sẵn sàng khảo sát, tư vấn giải pháp và hỗ trợ lắp đặt tối ưu nhất cho nhà máy của bạn.
