BỘ GIÁM SÁT TIẾP ĐỊA, XẢ TĨNH ĐIỆN NHIỀU KÊNH (ĐA KÊNH)

Thông số kỹ thuật

• Ngưỡng điện trở tiếp đất: ≤ 10 Ω
• Tín hiệu đầu ra: Tiếp điểm khô (On-off), 10A 250VAC / 5A 30VDC
• Nhiệt độ hoạt động: -20 °C đến +60 °C
• Thời gian phản hồi: < 1 giây
• Điện áp cung cấp: 85~250 V / 24~48 V
• Dòng điện đầu vào: 90mA
• Chứng chỉ chống cháy nổ:
• II2(1) G Ex db ia[ia Ga]IIC T6 Gb
• II2(1) D Ex ia tb[ia Ga]IIIC T80℃ Db

1. Giới thiệu

Earthing Pro MUL là hệ thống giám sát tiếp địa và xã tĩnh điện đa kênh được thiết kế cho các hệ thống lắp đặt phức tạp, nơi cần giám sát đồng thời nhiều điểm tiếp địa.

Hỗ trợ lên đến 16 kênh độc lập, hệ thống cung cấp khả năng giám sát tập trung, hiển thị trạng thái rõ ràng và tăng cường an toàn tĩnh điện cho các hoạt động công nghiệp quy mô lớn.









2. Tại sao cần Giám sát Đa kênh?



1. Các cơ sở lớn thường diễn ra nhiều hoạt động vận hành cùng một lúc.
2. Việc sử dụng các bộ điều khiển đơn lẻ làm tăng độ phức tạp của hệ thống.
3. Giám sát tập trung giúp cải thiện khả năng kiểm soát an toàn.
4. Hệ thống đa kênh giúp giảm bớt sự dư thừa về phần cứng và dây dẫn.





3. Nguyên lý hoạt động của Earthing Pro MUL

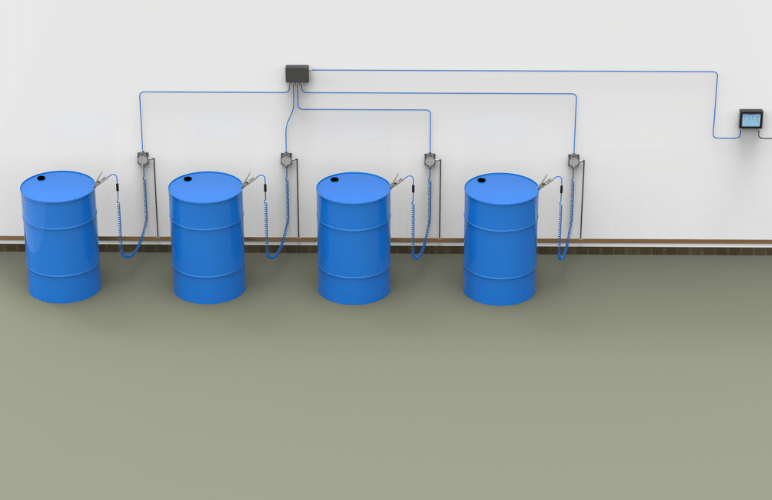

1. Mỗi kẹp tiếp địa được kết nối với một kênh riêng biệt.
2. Earthing Pro MUL liên tục giám sát tất cả các kênh cùng lúc.
3. Trạng thái tiếp địa của từng kênh được hiển thị tại bảng điều khiển tập trung.
4. Cảnh báo sẽ kích hoạt nếu bất kỳ kênh nào bị mất kết nối tiếp địa.
5. Đầu ra của hệ thống có thể kết nối với các hệ thống điều khiển bên ngoài (PLC, DCS).

4. Các tính năng chính

1. Hỗ trợ lên đến 16 kênh tiếp địa độc lập.
2. Giám sát và điều khiển tập trung.
3. Thiết kế hệ thống theo dạng mô-đun, dễ dàng mở rộng.
4. Chỉ báo trạng thái rõ ràng cho từng kênh riêng biệt.
5. Vỏ bảo vệ và linh kiện đạt tiêu chuẩn công nghiệp.
6. Phù hợp cho các hệ thống lắp đặt quy mô lớn.

5. Ứng dụng

• Các bến xuất nhập nhiên liệu nhiều làn cho xe tải và tàu hỏa.
• Các kho bãi bồn chứa (tank farms) với nhiều điểm tiếp địa.
• Nhà máy chế biến hóa chất và hóa dầu.
• Phòng giám sát tiếp địa tập trung.
• Hệ thống xử lý vật liệu rời quy mô lớn.

6. Định vị sản phẩm

Earthing Pro MUL được thiết kế để giám sát tập trung nhiều điểm tiếp địa.

Đối với việc xác thực tiếp địa thực tế tại từng làn nạp liệu riêng lẻ, hệ thống Earthing Pro GE được khuyến nghị sử dụng.
