Trong hệ thống điện từ dân dụng đến công nghiệp, thiết bị đóng cắt (CB) là lá chắn bảo vệ an toàn cho con người và thiết bị. Tuy nhiên, sự đa dạng của các ký hiệu như MCB, MCCB, RCBO… dễ khiến người dùng bối rối.
Để giúp bạn dễ dàng lựa chọn giải pháp phù hợp, PKE Việt Nam sẽ hệ thống hóa nhanh các loại CB phổ biến nhất hiện nay một cách trực quan và dễ hiểu nhất.
1. Khái Niệm CB (Circuit Breaker) Là Gì?
CB (Circuit Breaker) – hay còn gọi là Aptomat (thiết bị đóng cắt tự động) – là thiết bị điện có chức năng đóng, cắt dòng điện một cách chủ động trong điều kiện mạch bình thường, đồng thời tự động ngắt mạch khi xảy ra các sự cố như quá tải, ngắn mạch hoặc rò điện.
Góc giải đáp nhanh: CB có giống cầu dao hay cầu chì truyền thống không?
- Không hẳn. Cầu dao truyền thống chỉ đóng cắt thủ công và không thể tự ngắt khi có sự cố. Cầu chì có thể tự ngắt bằng cách nóng chảy dây chì nhưng chỉ dùng được một lần.
- CB vượt trội hơn nhờ khả năng tự động ngắt cực nhạy và có thể dễ dàng tái sử dụng (chỉ cần gạt lại cần gạt) sau khi đã xử lý sự cố.
2. Phân Loại Chi Tiết Các Loại CB Trên Thị Trường
Để dễ dàng lựa chọn thiết bị phù hợp cho hệ thống điện của mình, hãy cùng PKE Việt Nam phân tích đặc tính của từng dòng CB:

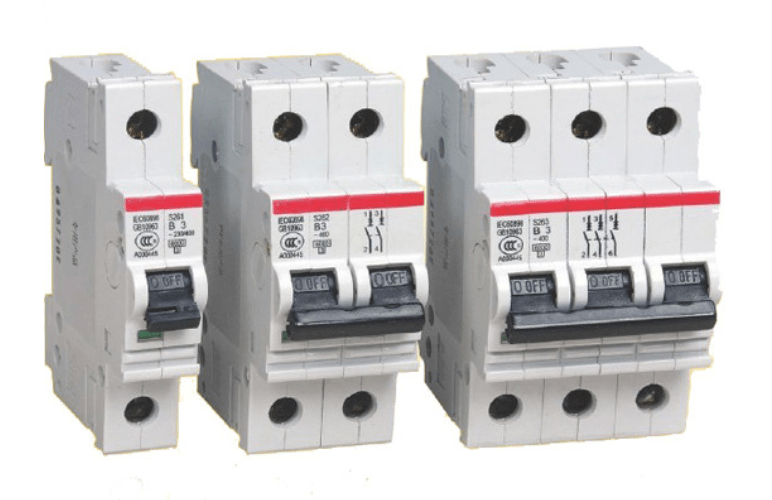

MCB (Miniature Circuit Breaker) – Aptomat Tép
- Đặc điểm: Thiết kế dạng tép nhỏ gọn, lắp trên ray DIN.
- Thông số: Thường có dòng định mức và dòng cắt ngắn mạch thấp (dưới 100 A/ 10 kA).
- Ứng dụng: Bảo vệ quá tải và ngắn mạch trong mạng điện dân dụng, văn phòng hoặc các nhánh tải nhỏ.

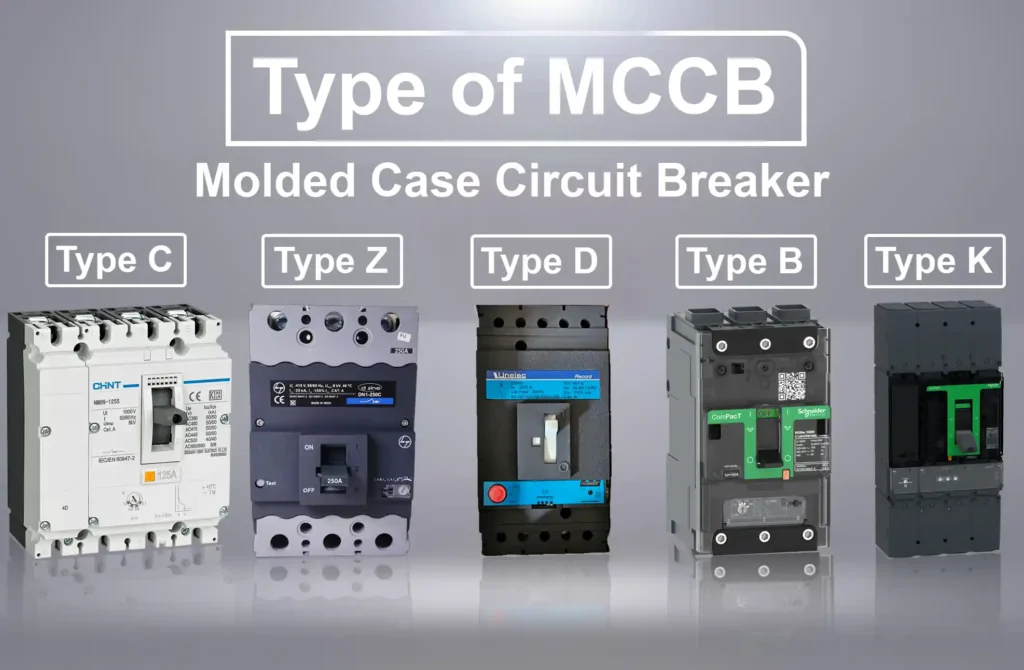

MCCB (Molded Case Circuit Breaker) – Aptomat Khối
- Đặc điểm: Thiết kế dạng khối đúc chắc chắn từ nhựa chịu nhiệt cao cấp.
- Thông số: Có dòng định mức lớn (lên tới hàng nghìn Ampe) và dòng cắt ngắn mạch rất cao (có thể đạt 150 kA).
- Ứng dụng: Dùng cho hệ thống điện công nghiệp, tủ điện phân phối tổng của tòa nhà, nhà máy.

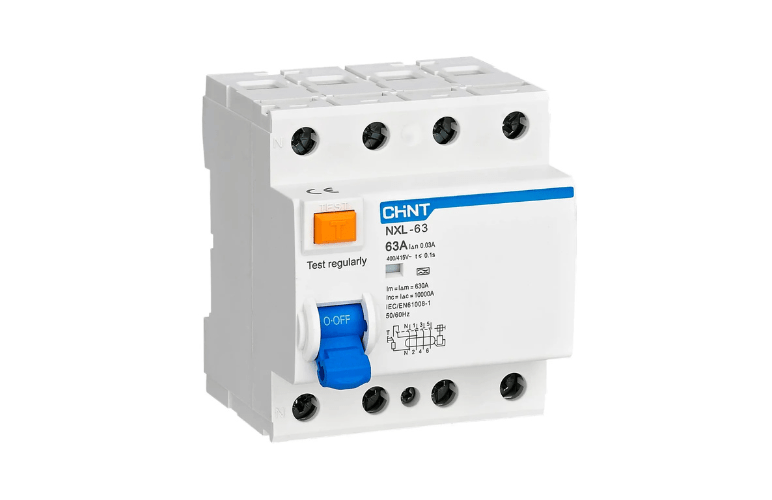

RCCB (Residual Current Circuit Breaker) – Aptomat Chống Rò (Chống Giật)
- Đặc điểm: Chỉ có chức năng phát hiện và ngắt mạch khi có dòng rò rỉ điện (giúp bảo vệ con người không bị điện giật).
- Lưu ý: RCCB không có chức năng bảo vệ quá tải hay ngắn mạch. Do đó, bắt buộc phải lắp kết hợp RCCB với một MCB hoặc MCCB để đảm bảo an toàn toàn diện.

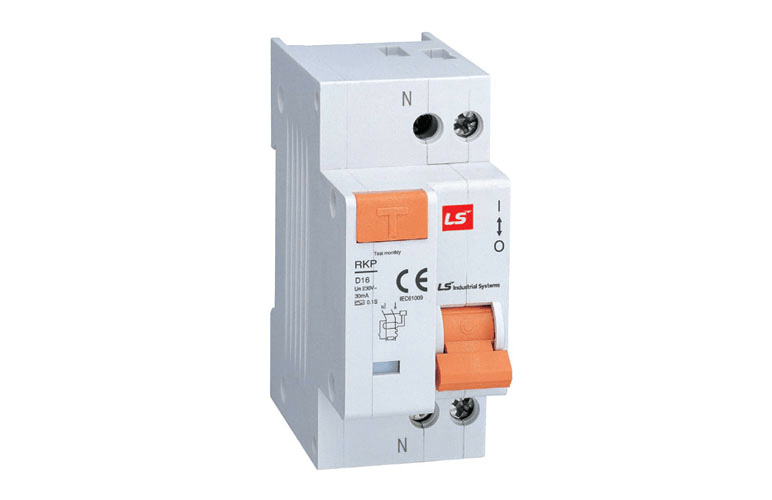

RCBO (Residual Current Circuit Breaker with Overcurrent Protection)
- Đặc điểm: Phiên bản tích hợp thông minh 2 trong 1.
- Chức năng: Vừa bảo vệ chống rò điện (chống giật), vừa bảo vệ quá dòng (quá tải và ngắn mạch).

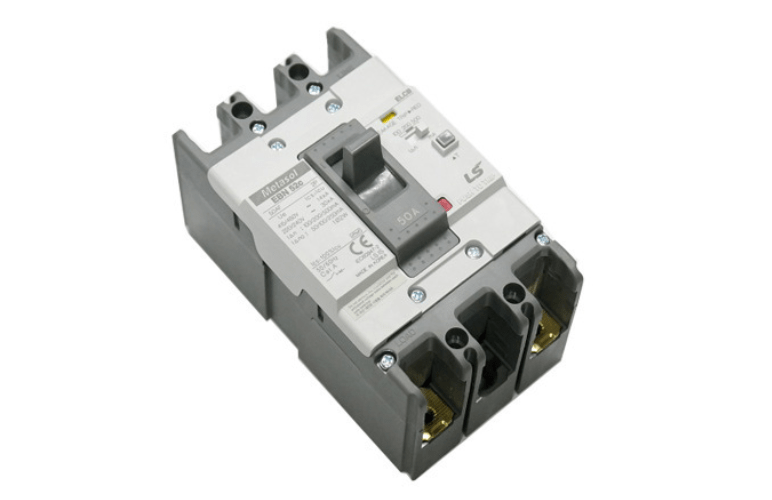

ELCB (Earth Leakage Circuit Breaker) – Aptomat Chống Giật Dạng Khối
- Đặc điểm: Bản chất là một MCCB (hoặc MCB) được tích hợp thêm bộ cảm biến dòng rò.
- Chức năng: Bảo vệ 3 trong 1 bao gồm: Quá tải + Ngắn mạch + Chống dòng rò.
- Công thức tổng quát:
ELCB = RCCB + MCB/MCCB

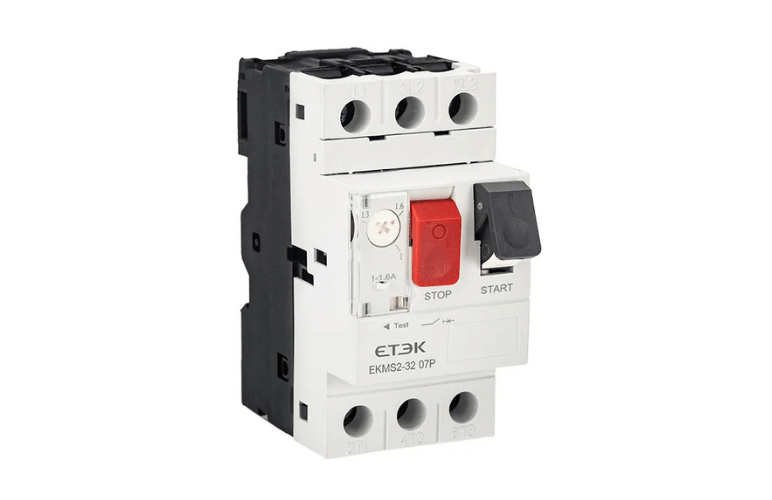

MPCB (Motor Protection Circuit Breaker) – CB Chuyên Dụng Cho Động Cơ
- Đặc điểm: Được thiết kế với đặc tuyến dòng điện đặc biệt để chịu được dòng khởi động lớn của motor mà không bị nhảy nhầm.
- Chức năng: Bảo vệ động cơ khỏi các sự cố quá tải, ngắn mạch, mất pha hoặc lệch pha.

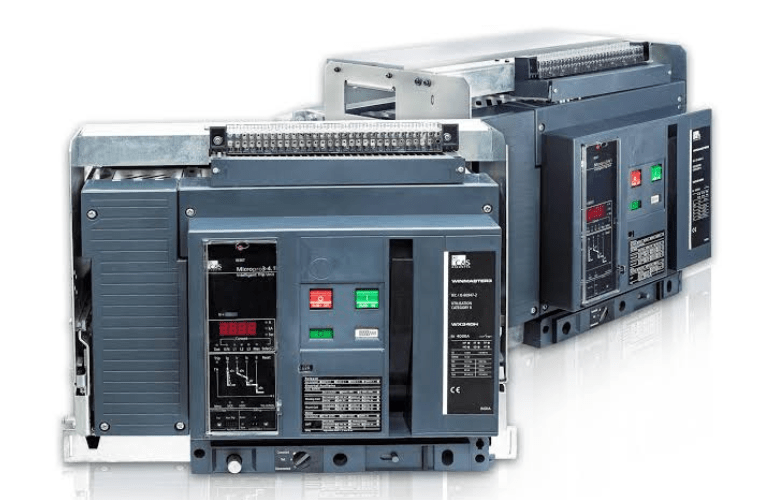

ACB (Air Circuit Breaker) – Máy Cắt Không Khí
- Đặc điểm: Thiết bị đóng cắt kích thước lớn, dập hồ quang bằng môi trường không khí nén tự nhiên.
- Ứng dụng: Thiết bị không thể thiếu trong các tủ điện hạ thế tổng (MSB), tủ máy biến áp và hệ thống hòa đồng bộ máy phát điện công suất lớn.

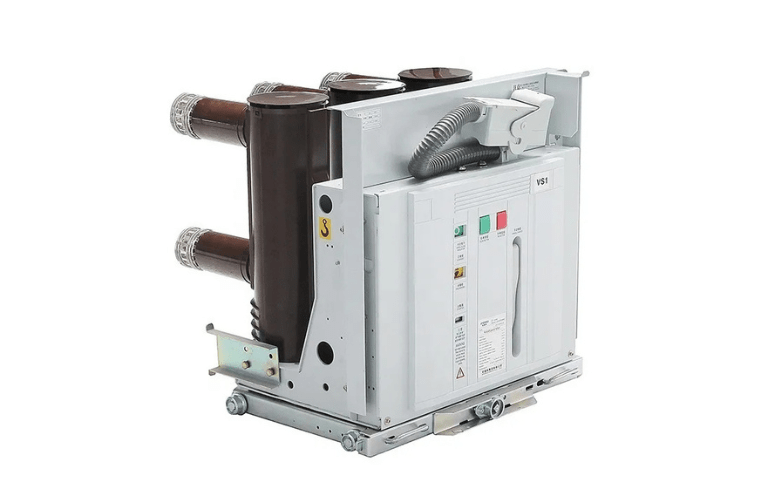

VCB (Vacuum Circuit Breaker) – Máy Cắt Chân Không
- Đặc điểm: Thiết bị dập hồ quang trong môi trường chân không siêu cao áp.
- Ứng dụng: Chuyên dụng cho hệ thống điện trung thế và cao thế (thường tích hợp trong tủ RMU trung thế), hoạt động bền bỉ ở dải điện áp cực cao.
3. Bảng So Sánh Nhanh Các Loại CB
| Loại CB | Tên tiếng Anh | Chức năng chính | Ứng dụng phổ biến |
| MCB | Miniature Circuit Breaker | Quá tải, ngắn mạch (Dòng nhỏ) | Gia đình, văn phòng |
| MCCB | Molded Case Circuit Breaker | Quá tải, ngắn mạch (Dòng lớn) | Công nghiệp, tủ phân phối |
| RCCB | Residual Current Circuit Breaker | Chống rò điện (Chống giật) | Kết hợp với MCB/MCCB |
| RCBO | RCBO with Overcurrent Protection | Chống rò + Quá tải + Ngắn mạch | Khu vực ẩm ướt (nhà tắm, bếp) |
| ELCB | Earth Leakage Circuit Breaker | Chống rò + Quá tải + Ngắn mạch (khối) | Đầu nguồn nhà xưởng, hộ gia đình |
| MPCB | Motor Protection Circuit Breaker | Bảo vệ chuyên dụng cho Động cơ | Hệ thống bơm, băng chuyền |
| ACB | Air Circuit Breaker | Đóng cắt bảo vệ hệ thống hạ thế lớn | Tủ tổng MSB, trạm biến áp |
| VCB | Vacuum Circuit Breaker | Đóng cắt bảo vệ hệ thống trung thế | Trạm biến áp trung thế, tủ RMU |
Việc hiểu rõ và phân loại chính xác các loại CB là bước đầu tiên để xây dựng một hệ thống điện an toàn và tối ưu chi phí.
