Trong môi trường sản xuất công nghiệp, sự cố tủ điện bị quá nhiệt hoặc Aptomat (MCCB/ACB) nhảy liên tục không chỉ làm gián đoạn dây chuyền vận hành mà còn gây thiệt hại lớn về kinh tế do downtime (thời gian dừng máy).
Aptomat công nghiệp đóng vai trò là lá chắn tự động ngắt mạch khi dòng điện vượt định mức hoặc xảy ra ngắn mạch, giúp bảo vệ toàn bộ hệ thống tải. Với kinh nghiệm tư vấn và triển khai giải pháp điện công nghiệp chuyên nghiệp, PKE Việt Nam xin chia sẻ phân tích chuyên sâu về nguyên nhân cùng quy trình xử lý chuẩn kỹ thuật cho các kỹ sư và quản lý vận hành nhà máy.
1. Cơ Chế Bảo Vệ Và Dấu Hiệu Sự Cố Tại Tủ Điện Công Nghiệp
Aptomat công nghiệp (MCCB, ACB hoặc MCB nhánh) ngắt mạch dựa trên hai cơ chế chính:
- Cơ chế rơ-le nhiệt (thanh lưỡng kim): Bảo vệ quá tải. Khi dòng điện vượt ngưỡng định mức trong một khoảng thời gian, nhiệt lượng tích tụ làm cong thanh lưỡng kim và sập lẫy ngắt.
- Cơ chế cuộn dây điện từ: Bảo vệ ngắn mạch. Khi phát hiện dòng tăng đột biến do chập mạch, lực từ trường sinh ra ngay lập tức ngắt tiếp điểm trong vài miligiây.
Phân biệt dấu hiệu nhảy do sự cố tải và do hỏng hóc thiết bị:
- Nhảy do sự cố mạch/tải: CB ngắt khi các máy móc công suất lớn đồng thời khởi động, hoặc khi xuất hiện dòng rò/chạm chập trên đường dây 3 pha.
- Nhảy do hỏng hóc Aptomat/Tủ điện: CB nhảy ngay cả khi không mang tải, hoặc có dấu hiệu quá nhiệt tại điểm đấu nối, lẫy gạt lỏng lẻo, tiếp điểm bên trong bị rỗ/cháy xém do hồ quang điện sau thời gian dài vận hành.
2. Quy Trình 5 Bước Xử Lý Nhanh Khi Tủ Điện Bị Nhảy Aptomat
Để giảm thiểu thời gian dừng máy và đảm bảo an toàn lao động, bộ phận bảo trì nhà máy cần tuân thủ 5 bước xử lý tiêu chuẩn:
Bước 1: Ngắt phụ tải của các máy móc lớn
Ngay khi tủ điện ngắt mạch, kỹ thuật viên cần chủ động ngắt công tắc/biến tần của các dây chuyền và máy móc công suất lớn trong khu vực. Điều này giúp tránh hiện tượng sụt áp hoặc xung dòng khởi động đồng thời khi đóng điện trở lại.

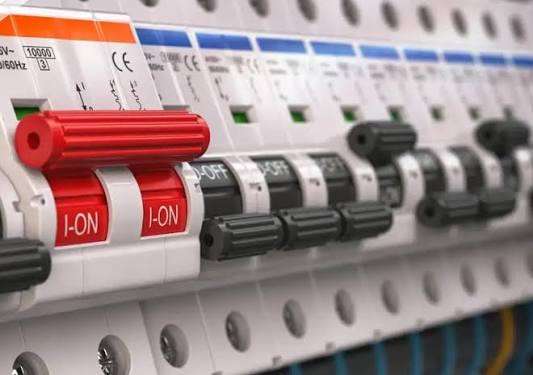

Bước 2: Đưa cần gạt Aptomat về trạng thái OFF (Reset cơ khí)
Aptomat công nghiệp sau khi nhảy tự động sẽ nằm ở vị trí giữa (Tripped). Để đóng lại điện, tuyệt đối không gạt trực tiếp lên ON. Kỹ thuật viên phải gạt dứt khoát về vị trí OFF hoàn toàn để reset lẫy cơ khí bên trong, sau đó mới tiến hành gạt lên ON.
Bước 3: Đóng điện thử nghiệm và quan sát
Gạt Aptomat lên vị trí ON.
- Nếu CB giữ nguyên trạng thái: Sự cố có thể chỉ do quá tải chốc khát hoặc sụt áp lưới điện.
- Nếu CB lập tức nhảy lại kèm tiếng nổ nhỏ/tia lửa: Dừng thao tác ngay lập tức vì hệ thống đang bị ngắn mạch nghiêm trọng.
Bước 4: Khoanh vùng sự cố (Aptomat Tổng vs Aptomat Nhánh)
Quan sát tủ điện phân phối (DB) hoặc tủ chính (MSB) để xác định vị trí nhảy:
- Nếu nhảy CB nhánh: Sự cố chỉ nằm ở tuyến cáp hoặc cụm máy móc thuộc nhánh đó.
- Nếu nhảy CB tổng (MCCB/ACB): Sự cố có thể do tổng tải vượt quá thiết kế, hoặc chập mạch trên thanh cái (Busbar) chính.

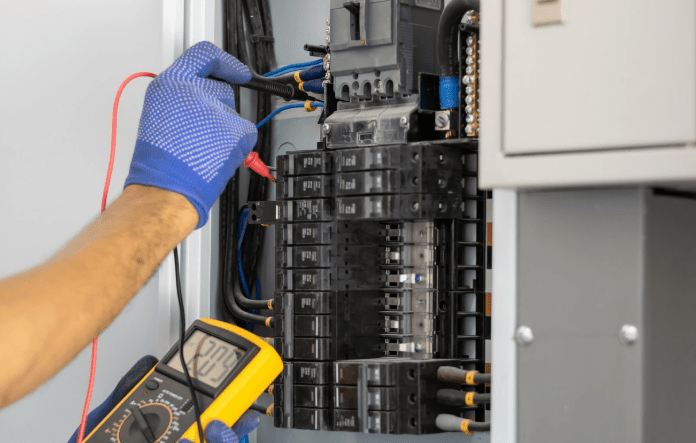

Bước 5: Đo kiểm cách điện và kiểm tra loại trừ
Sử dụng đồng hồ đo điện trở cách điện (Megohmmeter) kiểm tra cách điện giữa các pha và giữa các pha với đất. Rút từng phụ tải ra khỏi mạng để cách ly chính xác đoạn cáp hoặc thiết bị bị hỏng.
3. 7 Nguyên Nhân Phổ Biến Khiến Tủ Điện Quá Nhiệt / Nhảy Aptomat & Cách Khắc Phục
1. Vận Hành Quá Tải Dòng Điện (Overload)
- Nguyên nhân: Nhà máy mở rộng dây chuyền, lắp thêm máy móc nhưng không nâng cấp tủ điện, dẫn đến tổng dòng điện vượt định mức của CB.
- Giải pháp: Phụ tải cần được phân bổ đều giữa các pha. Bổ sung tủ điện phân phối nhánh hoặc cân nhắc nâng cấp công suất Aptomat và dây dẫn theo tư vấn của PKE Việt Nam.
2. Chập Mạch (Short Circuit)
- Nguyên nhân: Lớp cách điện của cáp động lực bị xước, ẩm mốc, hoặc do côn trùng/chuột xâm nhập vào tủ điện gây ngắn mạch giữa các pha hoặc pha với đất.
- Giải pháp: Sử dụng máy đo Megohm để tìm điểm chạm chập. Bọc lại cách điện, thay thế đoạn cáp hỏng và bịt kín các đường lối cáp vào tủ điện để ngăn động vật xâm nhập.

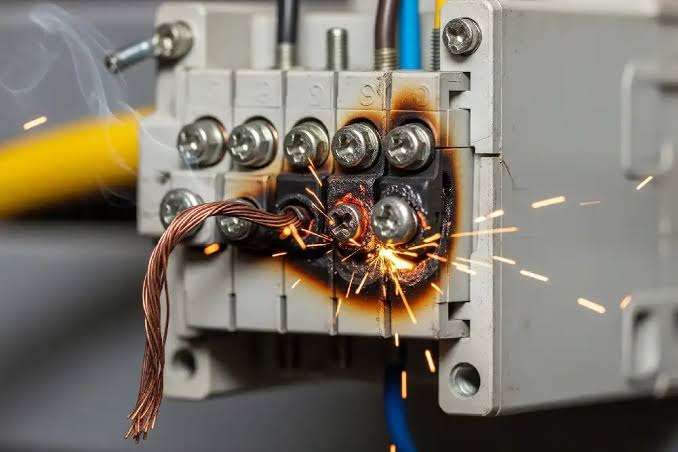

3. Điểm Đấu Nối Bị Lỏng Gây Quá Nhiệt (Loose Connection)
- Nguyên nhân: Lực siết ốc tại đầu cực Aptomat hoặc thanh cái Busbar không đủ chặc, tạo ra điện trở tiếp xúc lớn. Theo định luật Joule-Lenz, nhiệt lượng sinh ra tại đây rất lớn làm tủ điện nóng lên và kích hoạt bảo vệ nhiệt của CB.

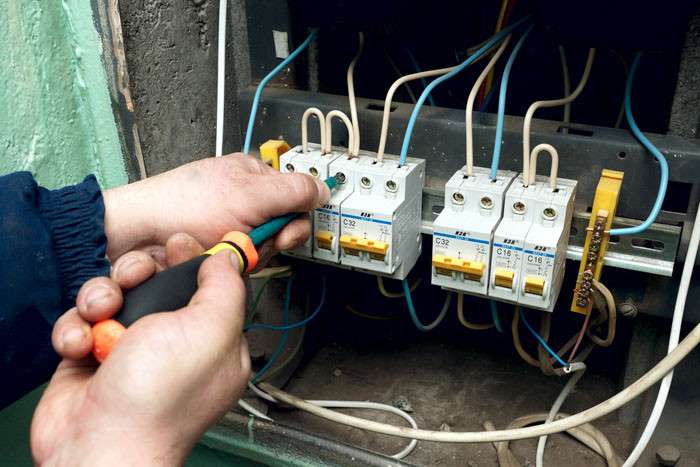

- Giải pháp: Định kỳ dùng súng đo nhiệt độ hồng ngoại (Camera nhiệt) quét toàn bộ tủ điện. Siết lại các bu-lông, đầu cosse bằng cờ-lê lực đúng tiêu chuẩn Nm.
4. Dòng Rò Điện Rơi Vào Ngưỡng Bảo Vệ (Earth Fault)
- Nguyên nhân: Động cơ điện bị ẩm, cuộn dây bị lão hóa rò điện ra vỏ kim loại. Khi sử dụng Aptomat chống rò (ELCB/RCBO), CB sẽ ngắt để bảo vệ an toàn.
- Giải pháp: Kiểm tra hệ thống nối đất (Grounding), bảo dưỡng sấy khô cuộn dây động cơ hoặc xử lý cách điện cho vỏ máy.
5. Aptomat Công Nghiệp Bị Lão Hóa / Hỏng Cơ Khấu
- Nguyên nhân: Làm việc trong môi trường công nghiệp khắc nghiệt (nhiệt độ cao, bụi bẩn, hóa chất, tần suất đóng cắt nhiều) khiến tiếp điểm mòn, lò xo lẫy gạt yếu.
- Giải pháp: Thay mới Aptomat chính hãng có cùng thông số dòng cắt, dòng định mức từ các thương hiệu uy tín.
6. Thiết Bị / Biến Tần Khởi Động Bị Sự Cố

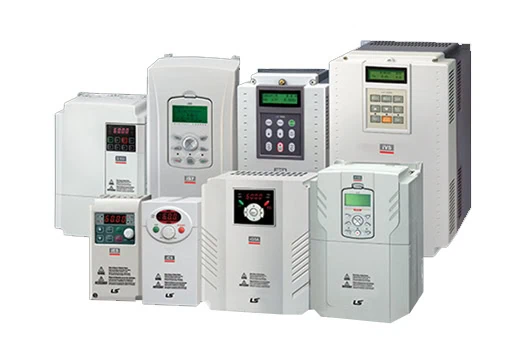

- Nguyên nhân: Biến tần (VFD), khởi động mềm hoặc cuộn Stator của động cơ bị chập khối công suất (IGBT), gây sụt áp và xung dòng cực lớn khi vừa nhấn khởi động.
- Giải pháp: Kiểm tra mã lỗi trên biến tần/PLC, tách động cơ ra khỏi mạng để kiểm tra riêng trước khi đóng lại CB.
7. Môi Trường Tủ Điện Quá Nóng & Thiếu Tản Nhiệt
- Nguyên nhân: Tủ điện thiết kế thiếu quạt hút gió, lọc bụi bị bít kín, hoặc tủ đặt ở vị trí nắng chiếu trực tiếp khiến nhiệt độ bên trong tủ vượt quá 50°C, làm giảm dòng định mức của CB và gây nhảy sai.
- Giải pháp: Lắp đặt quạt tản nhiệt, lọc bụi công nghiệp hoặc trang bị máy điều hòa tủ điện chuyên dụng cho các tủ điều khiển trung tâm.
4. Những Sai Lầm Nguy Hiểm Cần Tránh Trong Bảo Trì Điện Nhà Máy
- Cố tình khóa/cố định cần gạt Aptomat: Thao tác này vô hiệu hóa cơ chế bảo vệ ngắt mạch, có thể dẫn đến nổ tủ điện và hỏa hoạn toàn bộ xưởng sản xuất.
- Tự ý nâng dòng Aptomat mà không nâng cấp dây dẫn: Nếu tăng CB từ 100A lên 150A nhưng giữ nguyên tuyến cáp cũ, cáp điện sẽ bị cháy nóng chảy trước khi Aptomat kịp nhảy.
- Bỏ qua khâu đo kiểm bằng thiết bị chuyên dụng: Thao tác bằng tay hoặc cảm quan không thể xác định chính xác điện trở cách điện hay nhiệt độ điểm tiếp xúc.
- Không tuân thủ quy định LOTO (Lockout/Tagout): Không khóa tủ điện và treo biển cảnh báo khi sửa chữa, gây nguy cơ đe dọa tính mạng người lao động.
5. Giải Pháp Phòng Ngừa Sự Cố Tủ Điện Công Nghiệp Từ PKE Việt Nam
Để hệ thống điện vận hành liên tục 24/7 và đạt tiêu chuẩn an toàn công nghiệp, PKE Việt Nam khuyến nghị doanh nghiệp áp dụng các giải pháp sau:
- Tối ưu hóa thiết kế & Lựa chọn thiết bị: Tính toán công suất phụ tải, chọn Aptomat có dòng cắt ngắn mạch phù hợp với công suất trạm biến áp.
- Bảo trì định kỳ tủ điện (Preventive Maintenance): Thực hiện 6 tháng/lần gồm: Siết lực đầu nối, vệ sinh bụi bẩn công nghiệp, đo điện trở nối đất và kiểm tra dòng rò.
- Quét nhiệt hồng ngoại định kỳ: Sử dụng camera tầm nhiệt phát hiện sớm các “điểm nóng” (Hotspots) tại Busbar, tiếp điểm CB trước khi xảy ra sự cố cháy nổ.
- Nâng cấp hệ thống tản nhiệt tủ điện: Lắp đặt hệ thống làm mát tủ điện tiêu chuẩn giúp kéo dài tuổi thọ cho các thiết bị bán dẫn, biến tần và Aptomat.
Việc đảm bảo tủ điện công nghiệp vận hành an toàn, ổn định không chỉ giúp doanh nghiệp tránh khỏi những đợt dừng máy đột ngột mà còn bảo vệ tính mạng con người và tài sản nhà máy. Hiểu rõ nguyên nhân và tuân thủ đúng quy trình xử lý sự cố nhảy Aptomat/quá nhiệt là chìa khóa để duy trì hiệu suất sản xuất tối ưu.
Là đơn vị uy tín trong lĩnh vực tư vấn, thiết kế và bảo trì hệ thống điện công nghiệp, PKE Việt Nam cam kết mang đến những giải pháp tối ưu từ kiểm tra định kỳ, quét nhiệt hồng ngoại đến nâng cấp tủ điện chuyên nghiệp. Với đội ngũ kỹ sư giàu kinh nghiệm, chúng tôi luôn sẵn sàng hỗ trợ nhà máy xử lý sự cố triệt để, an toàn và nhanh chóng.
