1. Công dụng và đặc điểm cấu trúc

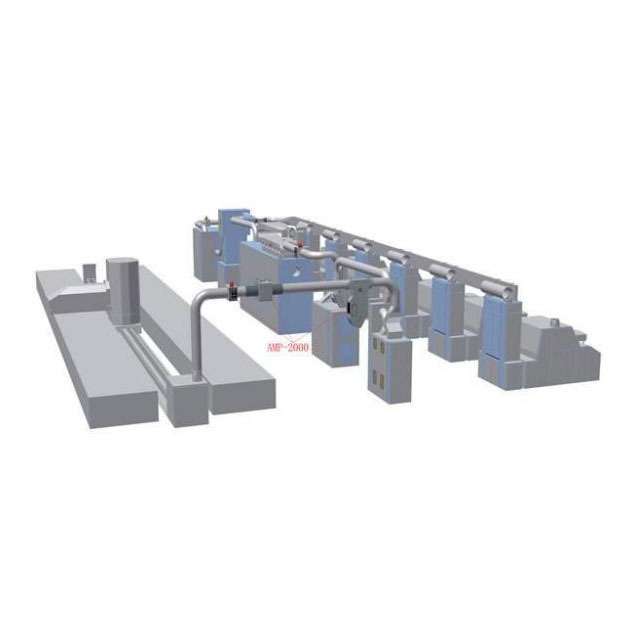

Máy dò tia lửa kim loại hai trong một được lắp đặt trực tiếp trên đường ống bông, có thể tự động phát hiện và loại bỏ kim loại lẫn trong sợi dệt và tia lửa, mảnh vụn cháy sinh ra trong quá trình sản xuất. Đây là thiết bị quan trọng để đảm bảo an toàn sản xuất cho dây chuyền chải sợi của nhà máy dệt hoặc các dây chuyền sản xuất khác vận chuyển nguyên liệu qua đường ống dẫn khí.
Đặc điểm sản phẩm:
1) Khả năng phát hiện độ nhạy cao đối với các hạt kim loại nhỏ;
2) Có thể phát hiện tạp chất trong sợi và các tia lửa nhỏ trong dòng chảy tốc độ cao;
3) Có khả năng chống nhiễu mạnh và thích ứng với môi trường điện từ phức tạp của sản xuất công nghiệp như nhà máy dệt;
4) Giao diện truyền thông RS485, giao thức truyền thông Modbus-RTU;
5) Cơ chế loại bỏ tạp chất hiệu quả và nhanh chóng để đảm bảo thời gian phản hồi tối thiểu, chỉ cần khoảng cách lắp đặt ngắn;
6) Chức năng phát hiện tia lửa tự động tương tự tích hợp;
2. Thông số kỹ thuật
A. Độ nhạy phát hiện kim loại: có thể phát hiện bi sắt có đường kính không nhỏ hơn Φ3mm,
B. Phát hiện tia lửa điện: tia lửa điện có đường kính không nhỏ hơn Φ1mm (góc nhìn không nhỏ hơn 90 độ).
B. Thời gian phản hồi: ≤ 200ms.
C. Nguồn điện: AC220V ± 10%, 50HZ.
D. Dải áp suất khí nén: 600 ~ 800Kpa.
E. Mức âm thanh báo động: >120dB.
F. Công suất tiêu thụ: <100VA.
G. Đầu ra tiếp điểm rơle: 10A/240VAC/28VDC.
H. Yêu cầu môi trường: nhiệt độ -10 ℃ ~ 40 ℃; độ ẩm tương đối (20~75)%RH.
3. Kích thước bên ngoài và tên các bộ phận
Thiết bị chủ yếu gồm ba phần: hộp điều khiển (Hình II), đầu dò kim loại (Hình III) và cơ cấu thoát tạp chất (Hình IV).
Tủ điều khiển (Hình II)
A. Bảng điều khiển; B. Khóa cửa; C. Ổ cắm đèn báo động.
Hình 3: Sơ đồ thể hiện kích thước bên ngoài của đầu dò kim loại.
A. Vòng nâng; B. Gioăng cách điện; C. Giá treo; D. Miếng đệm chân cách điện; E. – Hộp nối X1.
Hình 4: Sơ đồ cơ chế loại bỏ tạp chất
A. Bộ lọc tạp chất; B. Hộp chứa bông; C. Đế ổ trục; D. Van điện từ; E. Hộp nối bộ phun; F. Xi lanh; G. Thanh kéo Nol; H. Cửa sổ quan sát; I. Tấm bổ sung khí áp suất dương; J. Tấm bổ sung khí áp suất âm; K. Tấm bổ sung khí thải.
