HỆ THỐNG PHÁT HIỆN & DẬP TIA LỬA TRONG ĐƯỜNG ỐNG HÚT BỤI

HỆ THỐNG PHÁT HIỆN & DẬP TIA LỬA TRONG ĐƯỜNG ỐNG HÚT BỤI

1. Nguy cơ cháy nổ trong hệ thống hút bụi công nghiệp

Trong các ngành công nghiệp như chế biến gỗ, kim loại, hóa chất, nồi hơi, sinh khối…, yêu cầu về môi trường ngày càng cao dẫn đến việc bụi và vật liệu được thu gom, vận chuyển tập trung thông qua các đường ống kín.

Phương pháp này giúp:

• Cải thiện chất lượng môi trường

• Tăng hiệu quả xử lý tập trung

• Nâng cao năng lực công nghệ sản xuất

Tuy nhiên, hệ thống đường ống kín cũng đồng thời tạo ra nguy cơ cháy nổ nghiêm trọng, bởi vì:

• Luôn tồn tại vật liệu dễ cháy (bụi, sợi, mùn, bột…)

• Có oxy trong dòng khí

• Trong quá trình sản xuất, tia lửa không thể tránh khỏi (do ma sát, va chạm kim loại, quá nhiệt, tĩnh điện…)

👉 Vì vậy, phát hiện sớm và dập tắt tia lửa ngay trong đường ống là yếu tố then chốt để ngăn ngừa cháy lớn hoặc nổ bụi, bảo vệ hệ thống lọc, nhà xưởng và con người.

---

2. Nguyên lý hoạt động của hệ thống

Hệ thống phát hiện và dập tia lửa trong đường ống hoạt động theo nguyên lý phát hiện sớm – xử lý tức thời – hoàn toàn tự động:

1. Đầu dò tia lửa (Spark Probe) được lắp trên thành đường ống vận chuyển.

2. Khi tia lửa xuất hiện, đầu dò sẽ thu nhận bức xạ hồng ngoại đặc trưng của tia lửa trong dòng vật liệu.

3. Tín hiệu được truyền về tủ điều khiển trung tâm.

4. Tại khoảng cách đã được tính toán trước (dựa trên tốc độ dòng bụi/vật liệu), thiết bị dập lửa được kích hoạt.

5. Van điện từ mở tức thời, đầu phun cao áp – lưu lượng lớn phun sương nước vào đường ống.

6. Màn sương nước áp suất cao tạo ra môi trường:

   • Nhiệt độ thấp

   • Thiếu oxy
     → Dập tắt hoàn toàn tia lửa.

7. Hệ thống phát tín hiệu cảnh báo và tự động kết thúc chu trình dập lửa khi không còn phát hiện tia lửa.

👉 Toàn bộ quá trình không cần can thiệp thủ công, không phải dừng dây chuyền sản xuất, đáp ứng yêu cầu sản xuất liên tục 24/7.

---

3. Lĩnh vực ứng dụng

Hệ thống phát hiện & dập tia lửa trong đường ống hút bụi được ứng dụng rộng rãi trong các ngành:

• Ngành gỗ & nội thất

• Ngành sản xuất đồ gỗ, ván MDF/HDF

• Ngành sinh khối (biomass)

• Ngành gia công kim loại

• Ngành thực phẩm

• Ngành thức ăn chăn nuôi

• Ngành dệt may

• Ngành thuốc lá

• Ngành bao bì

• Ngành dược phẩm

---

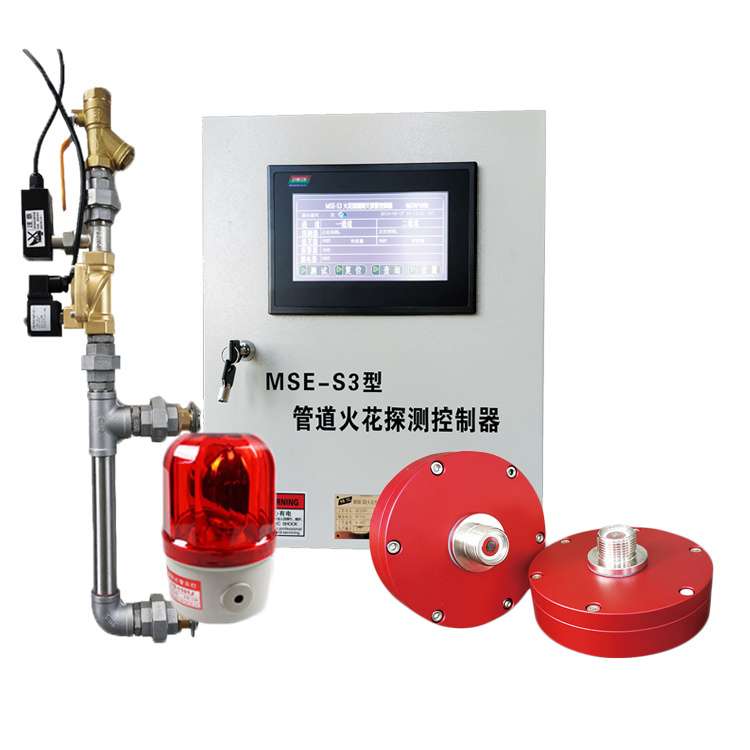

4. Cấu hình hệ thống

Hệ thống bao gồm 3 thành phần chính:

---

4.1. Đầu dò tia lửa (Spark Probe)

Đầu dò được lắp trực tiếp trên thành đường ống vận chuyển, có nhiệm vụ phát hiện tia lửa ngay trong dòng vật liệu.

Đặc điểm nổi bật:

1. Độ nhạy cao, phát hiện tia lửa cực nhỏ

2. Ứng dụng công nghệ quang điện – phát hiện không tiếp xúc

3. Thiết kế góc quét rộng, chỉ cần 2 đầu dò để bao phủ toàn bộ tiết diện ống

4. Vỏ chắc chắn, đạt cấp bảo vệ IP67

5. Lắp đặt nhanh chóng, phù hợp nhiều đường kính ống

👉 Ngay cả khi tia lửa bị che khuất trong vật liệu dày, đầu dò vẫn phát hiện chính xác.

---

4.2. Tủ điều khiển trung tâm (Control Box)

Tủ điều khiển đóng vai trò bộ não của hệ thống, xử lý tín hiệu và điều khiển dập lửa.

Chức năng chính:

1. Sử dụng chip ARM tiên tiến, thời gian phản ứng cực nhanh

2. Tự động kết thúc dập lửa khi không còn tia lửa

3. Dây chuyền tiếp tục vận hành, không cần dừng máy

4. Ghi nhận đầy đủ nhật ký sự kiện

5. Hệ thống tự kiểm tra (self-check) toàn diện

6. Hỗ trợ liên động (interlock) với PLC, quạt hút, hệ thống điều khiển hiện hữu

7. Tùy chọn module nguồn dự phòng

8. Mỗi ngõ ra đều có cầu chì bảo vệ, tránh nguy cơ ngắn mạch

---

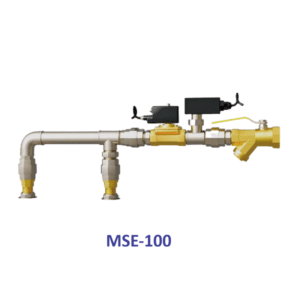

4.3. Thiết bị dập lửa (Extinguishing Device)

Thiết bị được lắp tại vị trí tính toán chính xác phía sau đầu dò.

Nguyên lý hoạt động:

• Van điện từ mở tức thời

• Đầu phun cao áp – chống tắc phun nước dạng sương mịn

• Sương nước bao phủ toàn bộ tiết diện ống, dập tắt tia lửa nhanh chóng

Ưu điểm:

• Không cần phun lượng nước lớn

• Không ảnh hưởng đến:

  • Đường ống

  • Hệ thống hút bụi

  • Túi lọc / thiết bị lọc

• Đầu phun chống tắc nghẽn, hạn chế đóng cặn

👉 Trong ngành gia công kim loại, hệ thống có thể dùng nitơ (N₂) hoặc CO₂ thay cho nước để dập tia lửa.

---

5. Cảnh báo & liên động an toàn

• Khi phát hiện tia lửa:

  • Báo động tại chỗ

  • Chuông/còi cảnh báo

• Có ngõ ra relay (NO/NC) để:

  • Kết nối PLC

  • Liên động quạt hút

  • Kích hoạt các biện pháp an toàn bổ sung

---

6. Lợi ích của hệ thống

• 🔥 Phát hiện & dập tia lửa ngay trong đường ống

• 🛑 Ngăn cháy lan và nổ bụi

• ⚙️ Không gián đoạn sản xuất

• 💰 Giảm thiệt hại thiết bị & chi phí dừng máy

• 📊 Dễ tích hợp với hệ thống hiện hữu

• 🧯 Đáp ứng yêu cầu PCCC công nghiệp hiện đại
