Trong các hệ thống cấp nước dân dụng, công nghiệp hay phòng cháy chữa cháy (PCCC), máy bơm chỉ có thể vận hành ổn định, bền bỉ và an toàn khi được kiểm soát đúng cách. Tủ điều khiển bơm chính là “trung tâm đầu não” đảm nhận vai trò tự động hóa quy trình vận hành, bảo vệ động cơ khỏi các sự cố như quá tải, mất pha, chạy khô và tối ưu hóa hiệu suất làm việc.
Hãy cùng PKE Việt Nam khám phá chi tiết về cấu tạo, nguyên lý hoạt động, phân loại cũng như kinh nghiệm lựa chọn tủ điều khiển bơm chuẩn kỹ thuật cho từng dự án qua bài viết dưới đây.
1. Tủ điều khiển bơm là gì?
Tủ điều khiển bơm là hệ thống tủ điện chuyên dụng được thiết kế để tự động hóa hoàn toàn quy trình hoạt động của máy bơm nước (bơm cấp nước, bơm giếng khoan, bơm tăng áp hoặc bơm cứu hỏa).
Thiết bị này có nhiệm vụ khởi động, ngắt mạch, giám sát và bảo vệ máy bơm dựa trên tín hiệu từ cảm biến áp suất, mực nước hoặc lưu lượng thực tế. Tùy theo yêu cầu quy mô công trình, tủ có thể điều khiển một hoặc nhiều máy bơm chạy luân phiên, hỗ trợ các chế độ vận hành linh hoạt: Bằng tay (Manual) – Tự động (Auto) – Ưu tiên.
2. Vai trò cốt lõi của tủ điều khiển bơm trong thực tế
Không chỉ đơn thuần là công cụ “bật/tắt” máy bơm, tủ điều khiển chuyên dụng mang lại những giá trị thiết thực:
- Tự động hóa hoàn toàn: Vận hành theo chu trình lập sẵn, tiết kiệm tối đa nhân công giám sát trực tiếp.
- Bảo vệ động cơ toàn diện: Ngăn chặn tuyệt đối tình trạng cháy động cơ do quá tải, sụt áp, mất pha hay chạy khô khi cạn nguồn nước.
- Duy trì áp lực ổn định: Đảm bảo hệ thống cấp nước luôn đủ áp, không bị gián đoạn hay ảnh hưởng bởi áp lực thay đổi đột ngột.

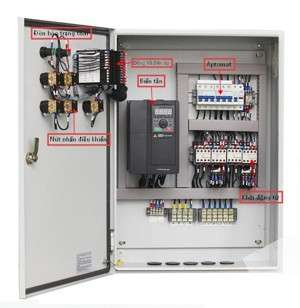

3. Cấu tạo chi tiết và chức năng từng bộ phận trong tủ
Một hệ thống tủ điều khiển bơm tiêu chuẩn do PKE Việt Nam thiết kế và lắp đặt bao gồm các thiết bị điện công nghiệp bố trí khoa học, an toàn:
- Aptomat tổng (MCB / MCCB): Hàng rào bảo vệ đầu tiên, ngắt toàn bộ nguồn điện khi xảy ra sự cố chập ngắn mạch.
- Khởi động từ : Đóng/ngắt nguồn điện công suất lớn cấp trực tiếp cho motor bơm theo lệnh từ mạch điều khiển.
- Rơ-le nhiệt : Ngắt mạch kịp thời khi motor bơm bị quá tải cơ học hoặc kẹt trục, chống cháy cuộn dây.
- Biến tần (Tùy chọn cao cấp): Điều khiển tốc độ quay của bơm linh hoạt theo nhu cầu thực tế, giúp khởi động mềm, tiết kiệm điện năng và tăng tuổi thọ cơ khí.
- Bộ điều khiển trung tâm (PLC hoặc Rơ-le logic): Xử lý tín hiệu đầu vào và thực hiện các kịch bản tự động hóa thông minh (như bơm luân phiên, bơm dự phòng).
- Thiết bị ngoại vi & Cảm biến: Phao điện, cảm biến áp suất, cảm biến mực nước truyền tín hiệu trạng thái về tủ.
- Hệ thống hiển thị mặt tủ: Đèn báo pha, đèn báo lỗi, nút nhấn, đồng hồ volt/ampe, công tắc chuyển mạch và màn hình HMI (nếu tích hợp SCADA/IoT) giúp người vận hành dễ dàng theo dõi.
4. Nguyên lý hoạt động của tủ điều khiển bơm
Tủ điều khiển bơm vận hành tự động dựa trên nguyên lý khép kín:
- Tiếp nhận tín hiệu: Các cảm biến áp suất, phao điện hoặc công tắc dòng chảy ghi nhận trạng thái thực tế của hệ thống (như mực nước cạn/đầy, áp suất đường ống giảm) và truyền tín hiệu về bộ điều khiển trung tâm.
- Xử lý và phát lệnh: Bộ điều khiển (PLC/Rơ-le) phân tích dữ liệu và gửi tín hiệu kích hoạt đến khởi động từ.
- Vận hành hoặc bảo vệ: Máy bơm lập tức khởi động hoặc dừng hoạt động theo đúng kịch bản. Nếu xuất hiện sự cố bất thường như mất pha, quá tải hay cạn nước, mạch bảo vệ sẽ lập tức ngắt nguồn để bảo vệ toàn bộ hệ thống.

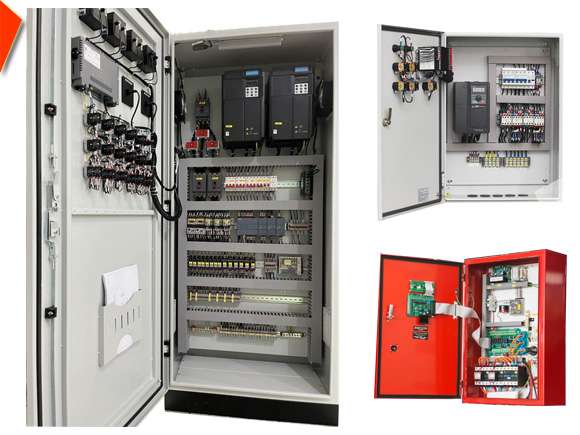

5. Phân loại các dòng tủ điều khiển bơm phổ biến
Tùy thuộc vào đặc thù ứng dụng, PKE Việt Nam cung cấp các dòng tủ điều khiển chuyên biệt:
- Tủ điều khiển bơm nước dân dụng: Thiết kế nhỏ gọn cho nhà ở, biệt thự, chung cư mini; hoạt động dựa trên phao điện bể ngầm/bể mái hoặc công tắc áp suất mini, tích hợp bảo vệ mất pha, quá tải.
- Tủ điều khiển bơm giếng khoan sâu: Chuyên dùng cho khai thác nước ngầm, trang trại, khu công nghiệp. Tích hợp cảm biến chống cạn nước giếng, bảo vệ bơm chìm công suất lớn hoạt động bền bỉ trong điều kiện khắc nghiệt.

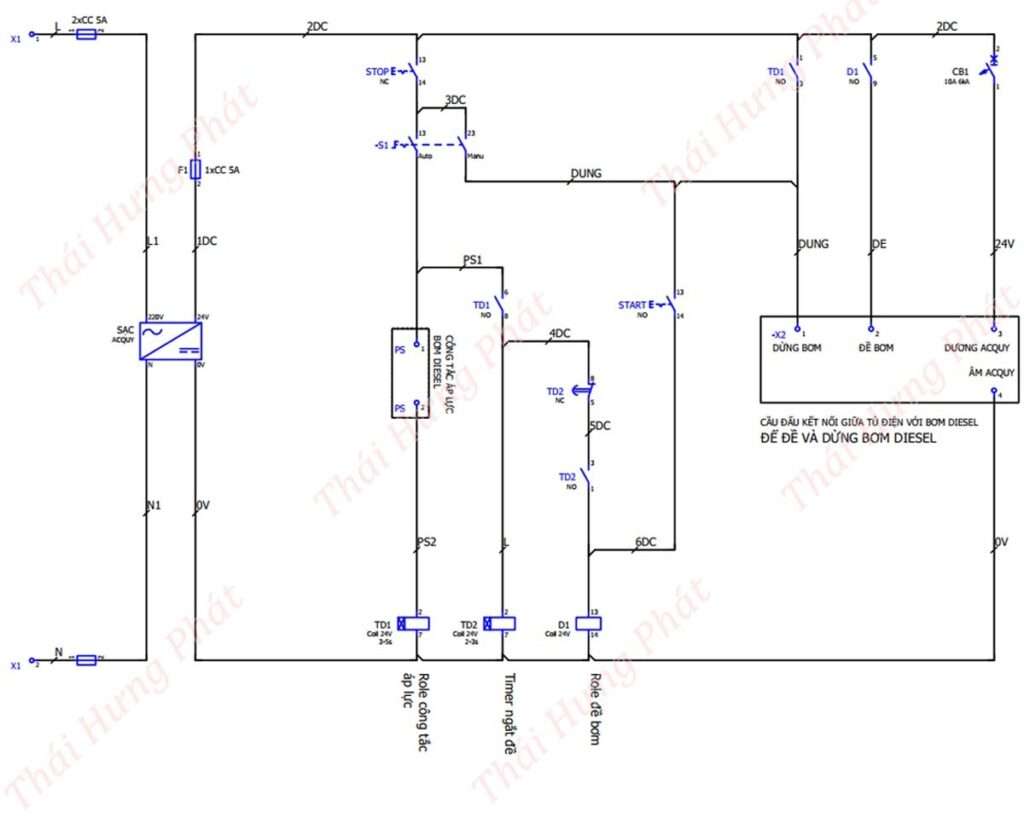

- Tủ điều khiển bơm cứu hỏa (PCCC) ba chế độ: Dòng tủ chuyên dụng bắt buộc cho các công trình lớn, điều khiển đồng bộ 3 tổ bơm (Bơm chính, Bơm bù áp Jockey và Bơm dự phòng Diesel/phụ). Tủ hỗ trợ kiểm tra định kỳ hệ thống, kết nối tủ trung tâm báo cháy và đảm bảo tiêu chuẩn PCCC nghiêm ngặt.
6. Tiêu chuẩn kỹ thuật và kinh nghiệm lựa chọn tủ điều khiển bơm
Để hệ thống vận hành an toàn và bền bỉ, quá trình lắp đặt và lựa chọn tủ cần tuân thủ các nguyên tắc kỹ thuật:
- Lắp đặt chuẩn xác: Đặt tủ ở nơi khô ráo, thoáng mát, tránh ẩm ướt và ánh nắng gắt; hệ thống dây dẫn phải đi trong ống gọn gàng, đấu nối tiếp đất chống rò điện đúng tiêu chuẩn.
- Lựa chọn đúng thông số: Căn cứ vào công suất motor, số lượng bơm, đặc thù nguồn nước và yêu cầu tự động hóa để chọn cấu hình tủ tối ưu nhất (có thể tích hợp biến tần, PLC cho các hệ thống quy mô lớn).
