Trong các hệ thống xử lý nước thải của nhà máy, xí nghiệp, khu dân cư hay tòa cao ốc, việc kiểm soát và vận hành các thiết bị cơ điện đóng vai trò quyết định đến chất lượng nước đầu ra đạt chuẩn môi trường. Tủ điện xử lý nước thải chính là trung tâm đảm nhận nhiệm vụ giám sát, tự động hóa toàn bộ quy trình xử lý, tối ưu hóa năng lượng và bảo vệ thiết bị vận hành bền bỉ.
Hãy cùng PKE Việt Nam khám phá chi tiết về cấu tạo, nguyên lý hoạt động, phân loại cũng như ứng dụng thực tế của dòng tủ điện công nghiệp quan trọng này qua bài viết dưới đây.

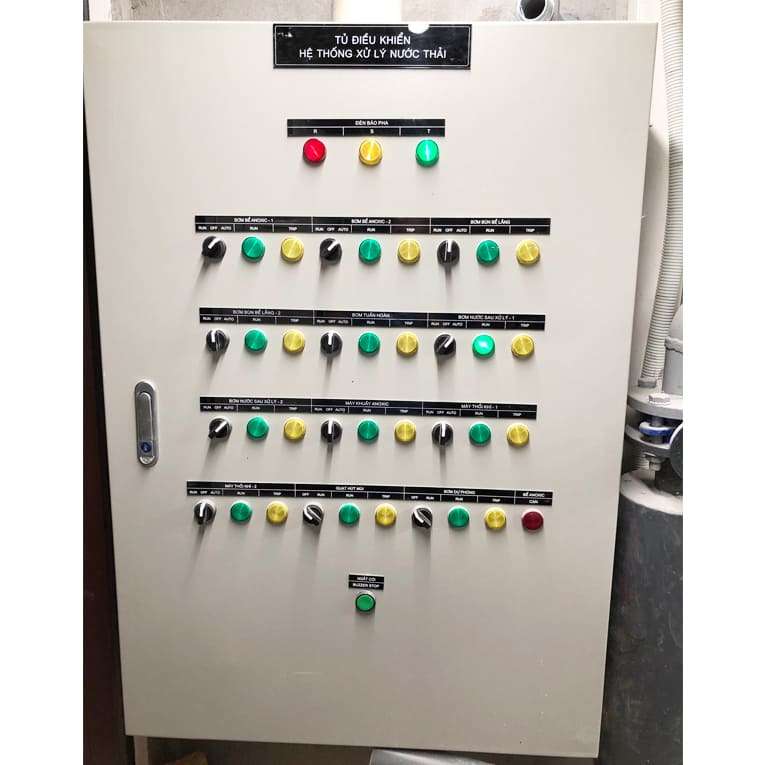

1. Tủ điện xử lý nước thải là gì?
Xử lý nước thải là quá trình loại bỏ các chất ô nhiễm thông qua các biện pháp vật lý, hóa học hoặc sinh học nhằm đưa nguồn nước đạt chuẩn an toàn trước khi xả ra môi trường.
Tủ điện xử lý nước thải là hệ thống tủ điện điều khiển chuyên dụng, chịu trách nhiệm quản lý toàn bộ chu trình xử lý, đảm bảo các thiết bị như máy bơm, máy định lượng hóa chất, máy khuấy, máy thổi khí hay van điều khiển hoạt động chính xác theo đúng trình tự thời gian.
Được tích hợp bộ điều khiển lập trình PLC, màn hình HMI, biến tần và hệ thống cảm biến thông minh, tủ cho phép vận hành linh hoạt ở cả hai chế độ Thủ công (Manual) và Tự động (Auto), tích hợp giám sát từ xa, cảnh báo sự cố sớm và tự động chuyển đổi sang thiết bị dự phòng nhằm đảm bảo hệ thống không bị gián đoạn.
2. Các chức năng cốt lõi của tủ điện xử lý nước thải
Được ví như trái tim của hệ thống xử lý nước, tủ điện đảm nhiệm các nhiệm vụ trọng yếu:
- Điều khiển hệ thống bơm nước thải: Đảm bảo bơm hoạt động liên tục hoặc theo lưu lượng thực tế. Dựa trên tín hiệu cảm biến mức nước và áp suất, tủ sẽ tự động kích hoạt hoặc ngắt bơm khi nước vượt ngưỡng, giúp tiết kiệm năng lượng tối đa.
- Điều khiển thiết bị sục khí và khuấy trộn: Vận hành máy thổi khí cấp oxy hòa tan hỗ trợ quá trình phân hủy sinh học của vi sinh vật, kết hợp điều khiển máy khuấy để các phản ứng hóa học diễn ra đồng đều.
- Quản lý hệ thống xử lý bùn: Tự động điều tiết máy bơm bùn và máy ép bùn, ngăn ngừa tình trạng tắc nghẽn đường ống.
- Giám sát và cảnh báo thông số thời gian thực: Hiển thị các chỉ số quan trọng (mức nước, lưu lượng, nồng độ pH, DO, khối lượng bùn…) trên màn hình HMI/SCADA. Tủ sẽ lập tức phát tín hiệu cảnh báo (đèn, còi) khi phát sinh sự cố hoặc truy cập trái phép.
- Bảo vệ toàn diện hệ thống: Tự động ngắt mạch khi xảy ra các sự cố về điện như quá tải, ngắn mạch hay mất pha, bảo vệ an toàn tuyệt đối cho toàn bộ động cơ.

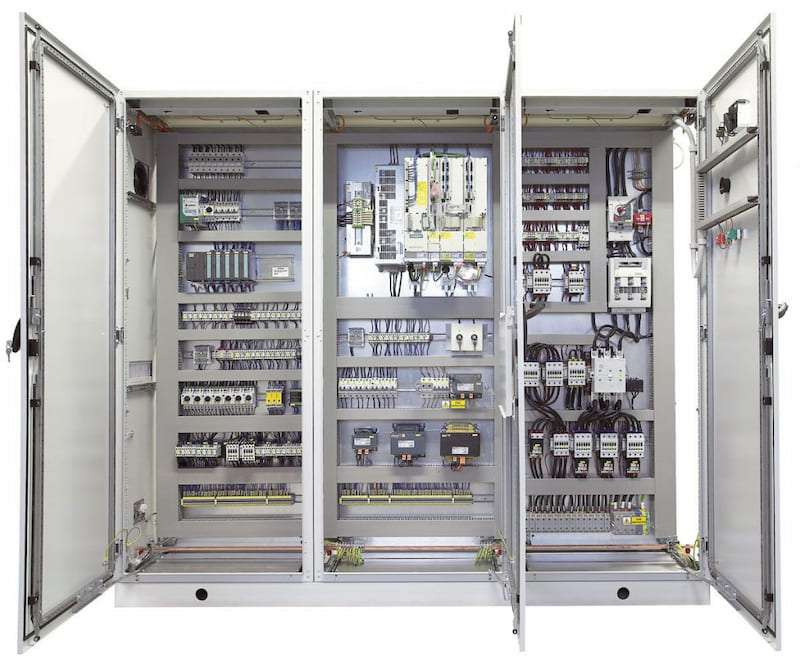

3. Cấu tạo chi tiết và thông số kỹ thuật tiêu chuẩn
Một tủ điện xử lý nước thải do PKE Việt Nam tư vấn và lắp đặt được thiết kế theo tiêu chuẩn công nghiệp khắt khe, gồm 2 phần chính:
- Vỏ tủ: Chế tạo từ thép tấm hoặc Inox cao cấp sơn tĩnh điện, độ dày từ 1.5 đến 3.0 mm, gia công chính xác bằng máy CNC dạng khung vững chắc, đạt cấp bảo vệ từ IP43 đến IP55 giúp chống bụi và kháng nước hiệu quả trong môi trường khắc nghiệt.

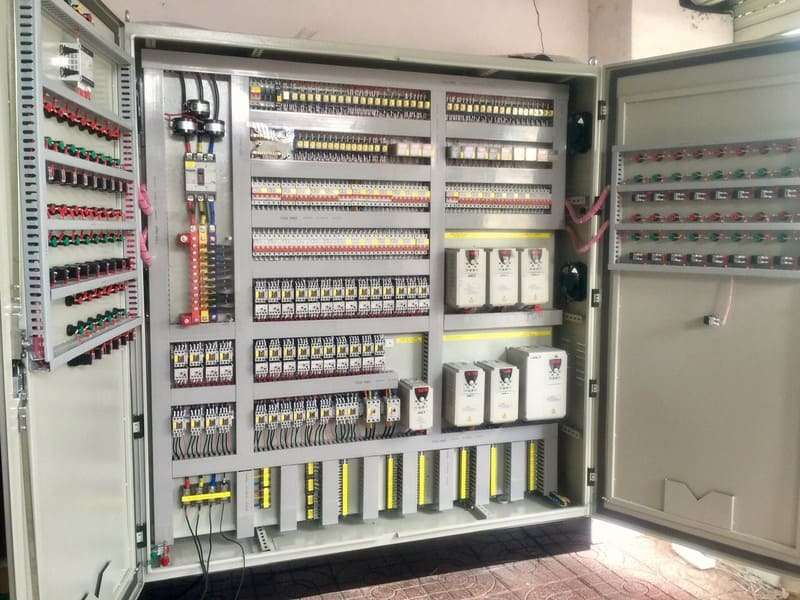

- Thiết bị bên trong chia thành các nhóm:
- Thiết bị điều khiển: Bộ lập trình PLC (trung tâm xử lý), màn hình giao diện HMI, Timer thời gian.
- Thiết bị đóng cắt & bảo vệ: Aptomat tổng (MCB/MCCB), Contactor đóng ngắt nguồn động cơ, Rơ-le nhiệt, rơ-le trung gian.
- Thiết bị ngoại vi & Phụ kiện: Biến tần (điều khiển tốc độ bơm và máy thổi khí), các loại cảm biến (pH, DO, mức, áp suất, lưu lượng), nút nhấn, đèn báo, thanh cái (busbar).
Bảng thông số kỹ thuật cơ bản:
Một số thông số kỹ thuật điển hình của tủ điện xử lý nước thải:
| Tiêu chí | Thông số cơ bản |
| Tiêu chuẩn | IEC 60439-1, IEC 60529 |
| Điện áp định mức | 220-230 / 380-415VAC |
| Dòng cắt ngắn mạch | 6kA – 50kA |
| Tần số | 50Hz – 60Hz |
| Dải dòng điện | 10A – 1600A |
| Công suất | 2kW – 500kW |
| Cấp bảo vệ (IP) | IP43 – IP55 |
| Chế độ vận hành | Tự động (Auto) – Bằng tay (Man) |
| Độ tăng nhiệt độ tối đa | 50०C |
| Vật liệu | Tôn, Inox sơn tĩnh điện |
| Kết cấu | Tủ được thiết kế dạng khung, vỏ dày 1.5 – 3.0mm. Các chi tiết được chế tạo chính xác bằng máy điều khiển CNC |
| Kích thước | Chiều cao: 450-2200mmChiều rộng: 400-1000mmChiều sâu: 200-1000mm |
4. Nguyên lý hoạt động của tủ điện
Tủ điện xử lý nước thải vận hành dựa trên hai cơ chế chính:
- Chế độ thủ công (Manual): Kỹ thuật viên trực tiếp bật/tắt các thiết bị bơm, khuấy, sục khí thông qua hệ thống nút nhấn trên mặt tủ trong các tình huống bảo trì hoặc kiểm tra sự cố.
- Chế độ tự động (Auto): Dựa trên chương trình đã lập trình sẵn trong PLC, tủ tự động thu thập tín hiệu từ phao báo mức, cảm biến pH/DO và điều phối toàn bộ chu trình xử lý một cách khép kín, tối ưu hóa việc tiêu thụ điện năng và hóa chất.
5. Phân loại tủ điện xử lý nước thải phổ biến
Theo lĩnh vực ứng dụng:
- Tủ xử lý nước thải sinh hoạt: Lắp đặt tại khu dân cư, đô thị, tòa cao tòa; tập trung tối ưu chi phí nhưng vẫn đảm bảo đầy đủ chức năng điều khiển bơm, sục khí và giám sát cơ bản.
- Tủ xử lý nước thải công nghiệp: Yêu cầu kỹ thuật cao, chịu tải lớn, tích hợp công nghệ IoT và SCADA để giám sát từ xa, xử lý hóa chất phức tạp trong các nhà máy sản xuất, khu chế xuất.
- Tủ xử lý nước thải nông nghiệp & chăn nuôi: Chuyên dụng cho các trang trại lớn, thiết kế độ bền cao, chống ăn mòn tốt để xử lý nguồn nước có nồng độ ô nhiễm và hàm lượng bùn đặc thù.
Theo cơ chế điều khiển:
- Tủ bán tự động: Phù hợp với trạm quy mô nhỏ (dưới 500m^3), kết hợp giữa điều khiển tự động cơ bản (phao điện, timer) và thao tác thủ công một số thiết bị hóa chất.
- Tủ tự động hoàn toàn (PLC/HMI): Dành cho các trạm từ 1000m^3 trở lên, tích hợp thuật toán thông minh, kiểm soát toàn diện thông số theo thời gian thực và cảnh báo lỗi trực quan trên màn hình.
6. Ứng dụng thực tế
Tủ điện xử lý nước thải là hạng mục bắt buộc và không thể thiếu trong các công trình:
- Trạm xử lý nước thải tập trung tại các nhà máy, khu công nghiệp, kho bãi.
- Hệ thống xử lý nước thải khu dân cư, tòa nhà cao tầng, trung tâm thương mại.
- Hệ thống xử lý môi trường tại bệnh viện, trường học, sân bay, bến cảng.
- Trang trại chăn nuôi quy mô lớn và cơ sở chế biến thủy hải sản.
PKE Việt Nam – Đơn vị cung cấp giải pháp tủ điện xử lý nước thải uy tín, chuẩn kỹ thuật
Việc lựa chọn đơn vị thiết kế và thi công tủ điện xử lý nước thải đóng vai trò quyết định đến sự ổn định và tuổi thọ của toàn bộ hệ thống trạm xử lý.
Với đội ngũ kỹ sư giàu kinh nghiệm thực tế trong lĩnh vực tự động hóa và cơ điện công trình, PKE Việt Nam tự hào là đơn vị uy tín chuyên tư vấn, thiết kế và lắp đặt các dòng tủ điện xử lý nước thải thông minh, linh kiện chính hãng, đạt chuẩn chất lượng quốc tế và có chế độ bảo hành dài hạn.
Quý khách hàng đang có nhu cầu tư vấn thiết kế, báo giá hoặc tìm kiếm giải pháp tủ điện cho hệ thống xử lý nước thải của dự án, hãy liên hệ ngay với PKE Việt Nam để nhận được sự hỗ trợ nhanh chóng và chuyên nghiệp nhất!
