RƠ LE ĐIỆN TỪ LÀ GÌ? NGUYÊN LÝ HOẠT ĐỘNG & ỨNG DỤNG TRONG HỆ THỐNG ĐIỆN CÔNG NGHIỆP

Trong các hệ thống điện nhà máy và công trình hiện đại, rơ le điện từ giữ vai trò như một mắt xích điều khiển và bảo vệ không thể thiếu. Thiết bị này giúp chuyển đổi các tín hiệu điều khiển nhỏ thành thao tác đóng ngắt mạch công suất lớn, đồng thời cách ly và bảo vệ an toàn cho toàn bộ hệ thống.

Cùng PKE Việt Nam tìm hiểu chuyên sâu về cấu tạo, nguyên lý hoạt động, phân loại và ứng dụng thực tế của rơ le điện từ trong bài viết dưới đây.

1. Rơ Le Điện Từ Là Gì?

Rơ le điện từ là một công tắc điện cơ hoạt động tự động dựa trên nguyên lý cảm ứng điện từ. Khi nhận tín hiệu dòng điện đầu vào đạt ngưỡng cài đặt, cuộn dây bên trong rơ le sẽ tạo ra lực hút điện từ để chuyển trạng thái các tiếp điểm (đóng hoặc mở mạch).

Vai Trò Chính Trong Hệ Thống Điện:

• Điều khiển & Tự động hóa: Cho phép mạch điều khiển tín hiệu nhỏ (như PLC, cảm biến) đóng ngắt an toàn cho các mạch tải công suất lớn.
• Bảo vệ & Cách ly: Kịp thời ngắt nguồn điện khi xảy ra sự cố (quá dòng, quá áp, rò điện), cô lập khu vực hỏng hóc để bảo vệ thiết bị phụ tải đắt tiền.
• An toàn vận hành: Cách ly hoàn toàn giữa mạch điều khiển điện áp thấp và mạch động lực điện áp cao.

Hiện nay, rơ le điện từ được ứng dụng rộng rãi từ hạ tầng điện dân dụng, tòa nhà thương mại cho đến các dây chuyền sản xuất công nghiệp đòi hỏi mức độ tự động hóa cao.

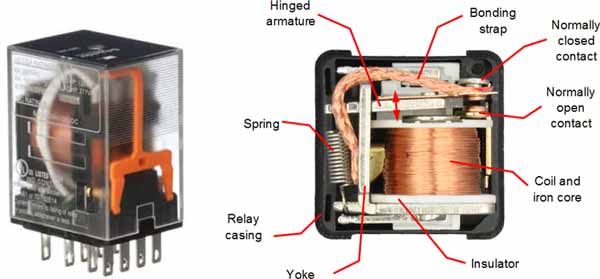

2. Cấu Tạo Chi Tiết Của Rơ Le Điện Từ

Một bộ rơ le điện từ tiêu chuẩn được cấu thành từ 4 nhóm bộ phận chính:

• Cuộn dây : Là nam châm điện đóng vai trò tạo ra từ trường khi có dòng điện kích chạy qua.
• Mạch từ :
  • Phần tĩnh: Khung thép hình chữ U giữ vai trò định hướng từ trường.
  • Phần động (Nắp ứng): Liên kết cơ khí với tiếp điểm động, chuyển động dưới tác động của lực hút từ trường.
• Hệ thống tiếp điểm & Lò xo: Gồm tiếp điểm tĩnh và tiếp điểm động. Lò xo kéo có nhiệm vụ đưa tiếp điểm động về vị trí ban đầu khi ngắt điện.
• Vỏ bảo vệ & Cực tiếp xúc: Vỏ nhựa cách điện bảo vệ linh kiện bên trong khỏi bụi bẩn, va đập. Chân cắm (phổ biến loại 5 chân, 8 chân, 14 chân) giúp dễ dàng lắp đặt lên đế rơ le.

3. Nguyên Lý Hoạt Động Của Rơ Le Điện Từ

Nguyên lý làm việc của rơ le điện từ dựa trên sự cân bằng giữa lực hút điện từ và lực đàn hồi của lò xo:

• Trạng thái kích hoạt (Đóng mạch): Khi cấp điện vào cuộn dây, từ trường xuất hiện sinh ra lực hút điện từ thắng lực kéo lò xo. Lực này hút nắp ứng (phần động) về phía lõi thép, làm các tiếp điểm động thay đổi trạng thái:
  • Tiếp điểm Thường mở (NO – Normally Open) -> Khép lại (cho phép dòng điện chạy qua tải).
  • Tiếp điểm Thường đóng (NC – Normally Closed) -> Mở ra (ngắt mạch).
• Trạng thái ngắt kích hoạt (Ngắt mạch): Khi ngắt dòng điện cấp vào cuộn dây, từ trường biến mất. Lò xo phản hồi lập tức kéo nắp ứng và tiếp điểm động về vị trí ban đầu.

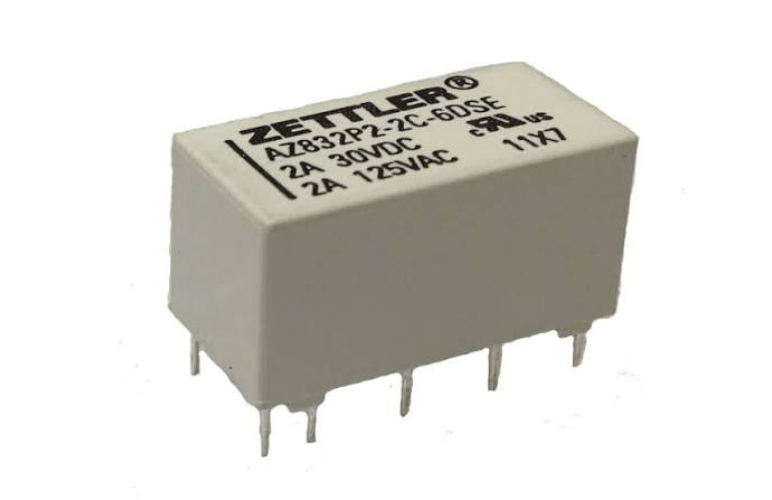

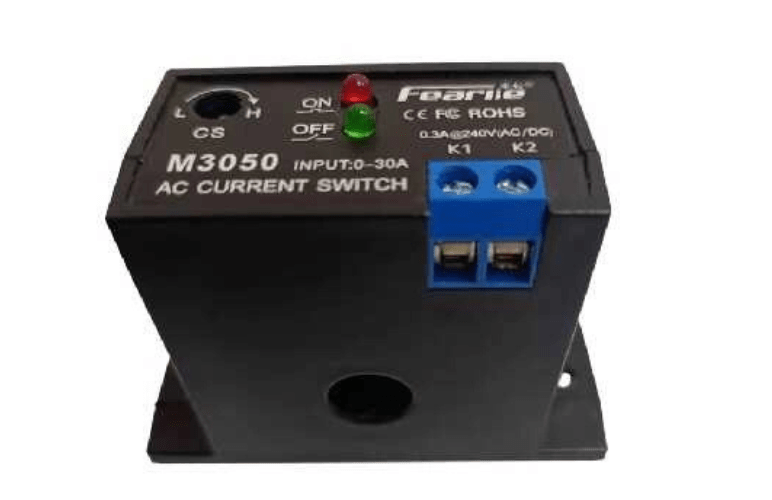

4. Phân Loại Rơ Le Điện Từ Phổ Biến

Dựa trên cấu trúc cơ khí và nguyên lý làm việc, rơ le điện từ được chia thành các dòng chính:

5. Ứng Dụng Thực Tế Trong Hệ Thống Điện Công Nghiệp

Trong các tủ điện công nghiệp do PKE Việt Nam tư vấn và triển khai, rơ le điện từ giữ các vai trò then chốt:

• Tự động hóa & Phân phối tín hiệu: Chuyển tiếp tín hiệu điều khiển từ PLC/Bộ điều khiển trung tâm đến các contactor, van điện từ, đèn báo.
• Cách ly an toàn: Cách ly hoàn toàn giữa dòng điện xoay chiều (AC) công suất cao và dòng điện một chiều (DC) điều khiển điện áp thấp, bảo vệ bo mạch điện tử khỏi xung điện áp.
• Khóa liên động an toàn: Xây dựng các mạch logic cơ bản để ngăn chặn việc vận hành sai quy trình trong nhà máy.
• Bảo vệ thiết bị phụ tải: Giám sát, phát hiện sự cố rò điện, lệch pha hay quá tải để ngắt mạch kịp thời, giảm thiểu thiệt hại tài sản.

Trong xu hướng tự động hóa ngày càng cao, việc ứng dụng chính xác các loại rơ le điện từ là nền tảng để xây dựng hệ thống điện công nghiệp an toàn và thông minh.

Với năng lực kỹ thuật chuyên sâu cùng nguồn hàng thiết bị điện chính hãng, PKE Việt Nam cam kết mang đến cho Quý khách hàng những giải pháp bảo vệ tủ điện toàn diện, đạt chuẩn kỹ thuật và tối ưu hóa ngân sách đầu tư.
