Trong một hệ thống tự động hóa nhà máy, nếu như PLC được ví như “bộ não” xử lý thuật toán thì màn hình HMI chính là “bộ mặt” giúp con người giao tiếp và điều khiển máy móc một cách trực quan. PKE Việt Nam sẽ cung cấp cho bạn cái nhìn toàn diện về HMI, nguyên lý hoạt động, ứng dụng và giải pháp tối ưu hệ thống thông qua dịch vụ lập trình PLC, HMI chuyên nghiệp.
1. HMI là gì?

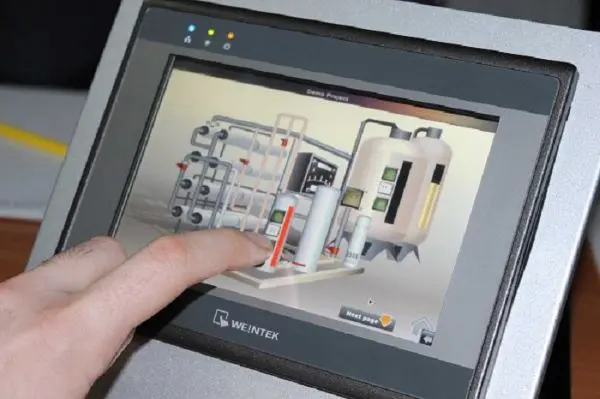

HMI (Human – Machine – Interface) là thiết bị giao tiếp giữa con người và máy móc. Thiết bị này cho phép người vận hành dễ dàng theo dõi, điều khiển và giám sát toàn bộ hệ thống thông qua một màn hình giao diện đồ họa trực quan. Trong bối cảnh công nghiệp hiện đại, HMI giữ vai trò then chốt giúp nâng cao hiệu quả quản lý, giảm thao tác thủ công và tối ưu hóa vận hành dây chuyền.

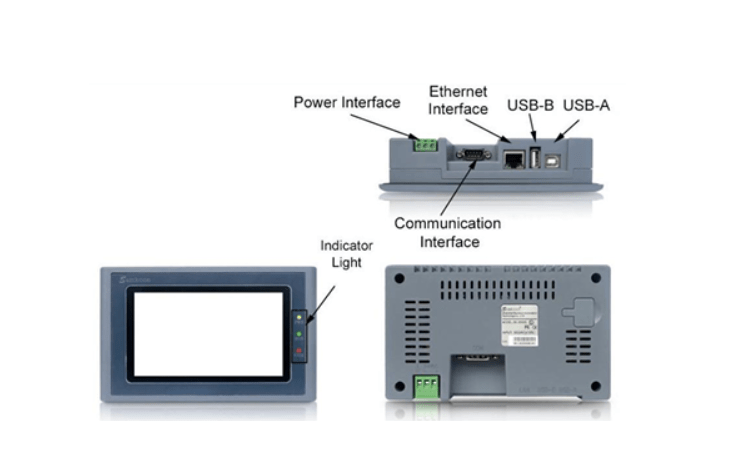

Một bộ HMI tiêu chuẩn được cấu tạo từ 3 thành phần chính:
- Phần cứng HMI: Gồm màn hình hiển thị (cảm ứng hoặc có nút bấm), chip xử lý CPU, bộ nhớ ROM/RAM và các nút bấm vật lý nền tảng.
- Phần mềm HMI: Nơi các kỹ sư thiết kế giao diện, cấu hình các hàm điều khiển, đối tượng đồ họa (objects) và nạp chương trình.
- Hệ thống truyền thông: Các cổng kết nối vật lý (USB, Ethernet, RS232, RS485) kết hợp cùng các giao thức công nghiệp (Modbus, MPI, CANbus, Profinet…) giúp HMI bắt tay và trao đổi dữ liệu mượt mà với PLC.
Dựa trên nền tảng hoạt động, HMI hiện nay được chia làm hai loại phổ biến là HMI nhúng (Embedded HMI) gọn nhẹ, chuyên dụng cho các hệ thống độc lập và HMI nền PC chạy hệ điều hành Windows tích hợp sâu trong các hệ thống giám sát SCADA quy mô lớn.
2. Nguyên lý hoạt động và các tính năng cốt lõi của HMI

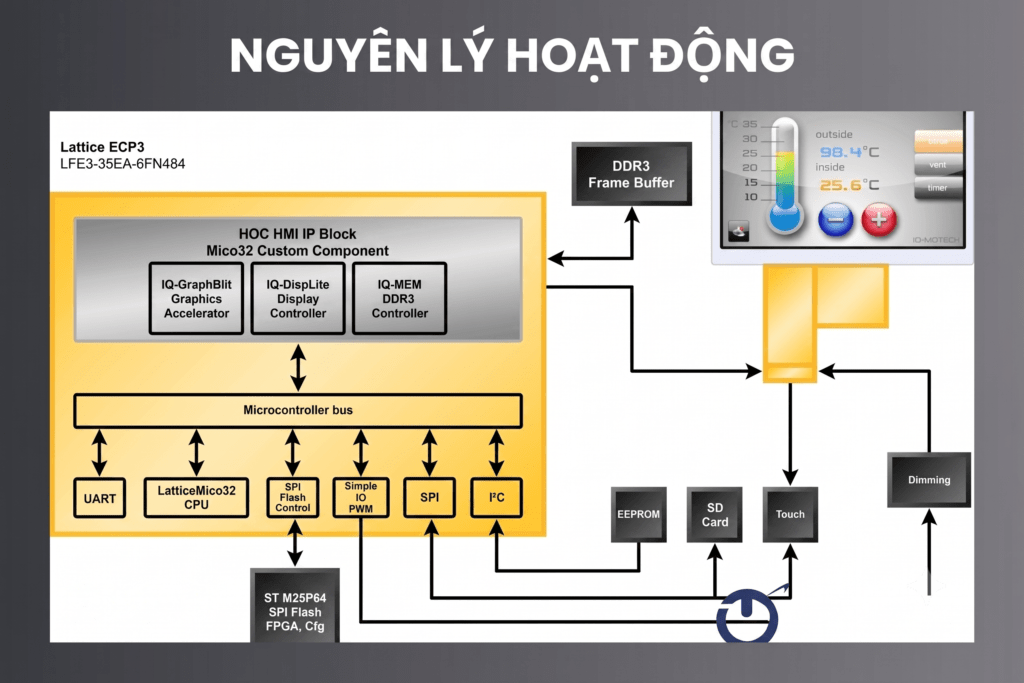

Nguyên lý hoạt động của HMI dựa trên cơ chế trao đổi dữ liệu hai chiều liên tục với bộ điều khiển trung tâm PLC:
- PLC thu thập dữ liệu từ các thiết bị đầu vào vật lý (cảm biến, công tắc).
- PLC truyền dữ liệu về HMI qua các chuẩn mạng truyền thông công nghiệp.
- HMI xử lý và hiển thị trực quan hóa các thông số (nhiệt độ, áp suất, tốc độ…) dưới dạng biểu đồ, hình ảnh, văn bản giúp người dùng dễ dàng theo dõi.
- Người vận hành thao tác (nhấn nút, nhập liệu) trên màn hình HMI, thiết bị sẽ chuyển ngược lệnh điều khiển về lại PLC để thực thi hành động ra các thiết bị đầu ra (động cơ, van, băng tải…).
Nhờ nguyên lý này, HMI sở hữu những tính năng vượt trội: Hiển thị trực quan dữ liệu thời gian thực; Cảnh báo và báo động thông minh bằng âm thanh/hình ảnh khi hệ thống vượt ngưỡng an toàn; Ghi nhật ký, lưu trữ và xuất dữ liệu sản xuất dưới dạng file Excel/CSV; đồng thời hỗ trợ kết nối mạng linh hoạt để giám sát từ xa qua Internet.
3. Ứng dụng thực tế và lợi ích khi tích hợp HMI vào nhà máy
HMI là công cụ không thể thiếu trong việc thúc đẩy tự động hóa, được ứng dụng rộng rãi từ các máy móc độc lập cho đến những dây chuyền sản xuất phức tạp thuộc nhiều ngành công nghiệp:
- Sản xuất & Chế tạo: Dây chuyền đóng gói, máy in công nghiệp, dệt may, cơ khí CNC, hệ thống robot tự động.
- Hạ tầng & Năng lượng: Quản lý hệ thống điện, trạm biến áp, năng lượng tái tạo (mặt trời, gió), hệ thống cấp thoát nước và xử lý nước thải.
- Công nghiệp nặng & Khai thác: Ngành sản xuất thép, công nghiệp ô tô, xe máy, dầu khí, hóa chất.
- Tòa nhà thông minh: Quản lý hệ thống chiếu sáng, HVAC, an ninh điều khiển tập trung.
Việc ứng dụng HMI kết hợp cùng dịch vụ lập trình PLC, HMI chuẩn kỹ thuật đem lại cho doanh nghiệp lợi ích kinh tế rõ rệt: Nâng cao năng suất vận hành; Giảm thiểu tối đa thời gian dừng máy nhờ phát hiện lỗi sớm; Tối ưu hóa chi phí bảo trì và tăng cường tính an toàn lao động cho hệ thống.
4. So sánh nhanh giữa HMI, PLC và SCADA
Để tránh nhầm lẫn khi thiết kế hệ thống, doanh nghiệp có thể phân biệt 3 thiết bị này qua bảng tiêu chí sau:
| Tiêu chí | PLC (Programmable Logic Controller) | HMI (Human Machine Interface) | SCADA (Supervisory Control and Data Acquisition) |
| Bản chất | Phần cứng chuyên dụng điều khiển logic. | Phần cứng + phần mềm hiển thị, giao tiếp. | Hệ thống phần mềm tích hợp hạ tầng mạng dữ liệu lớn. |
| Vai trò | Là “bộ não” thực hiện điều khiển tự động. | Là “bộ mặt” tương tác giữa người và máy. | Là “bộ điều phối cấp cao” quản lý diện rộng. |
| Phạm vi | Tại chỗ, gắn liền với một thiết bị cụ thể. | Tại chỗ, tập trung vào một máy/dây chuyền nhỏ. | Trên diện rộng, bao gồm nhiều nhà máy địa lý khác nhau. |
Hệ thống HMI sau một thời gian dài vận hành trong môi trường công nghiệp khắc nghiệt khó tránh khỏi các lỗi kỹ thuật như: màn hình bị đóng băng, lag/đơ cảm ứng, mất kết nối truyền thông với PLC hoặc hiển thị sai lệch thông số.
Nếu nhà máy của bạn đang gặp phải các tình trạng trên, hoặc bạn đang muốn xây dựng một hệ thống giám sát mới chuẩn công nghiệp qua các bước bài bản (từ khảo sát, chọn phần cứng, thiết kế giao diện trực quan đến lập trình tính năng cảnh báo và vận hành thực tế).
Hãy liên hệ ngay với PKE VIỆT NAM. PKE VIỆT NAM chuyên cung cấp dịch vụ lập trình PLC, HMI đa hãng (Siemens, Mitsubishi, Delta, Omron, Pro-face, Weintek…), hỗ trợ sửa lỗi logic, tối ưu giao diện điều khiển và backup khôi phục dữ liệu nhanh chóng, đảm bảo nhà máy của bạn luôn vận hành liên tục và ổn định.
