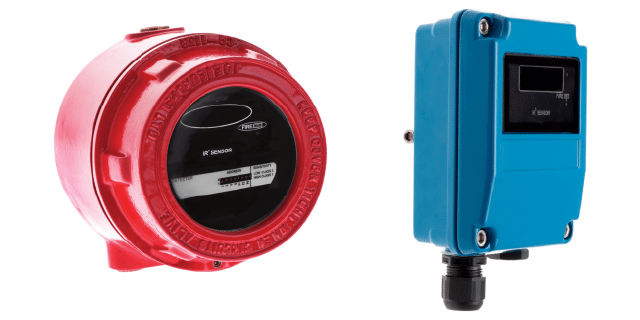

Đầu báo ngọn lửa đóng vai trò thay thế cho các đầu báo khói và báo nhiệt truyền thống trong những trường hợp phản hồi quá muộn hoặc không thể hoạt động. Tại các khu vực rộng lớn, trần cao hoặc không gian mở, thiết bị có thể nhận diện đám cháy bùng phát chỉ trong vài giây thông qua bức xạ quang học do ngọn lửa phát ra.
Trong một nhà kho cao tầng, đám cháy có thể lan rộng trước khi khói kịp bay tới đầu báo; trong khi đó, tại một bãi chứa hóa dầu ngoài trời, khói sẽ bị gió thổi tản đi ngay lập tức. Bài viết này sẽ phân tích từ góc độ kỹ thuật: đầu báo ngọn lửa giải quyết vấn đề gì, nguyên lý hoạt động (UV, IR, UV/IR, IR3), khu vực nào nên sử dụng và những giới hạn của thiết bị.
1. Đầu báo ngọn lửa giải quyết vấn đề gì?
Các đầu báo khói và báo nhiệt thông thường mang tính thụ động và phụ thuộc vào đối lưu: chúng phải đợi khói hoặc khí nóng bay lên và chạm tới đầu báo lắp trên trần. Cơ chế này sẽ thất bại trong các trường hợp sau:
- Chiều cao / Khoảng cách lớn: Đối với trần cao trên 8-10m (nhà hangars, kho cao tầng, sảnh atrium), khói sẽ bị nguội đi và loãng ra khi bay lên; đến khi tới trần thì đám cháy đã lớn, thậm chí nhiệt lượng có thể không bao giờ chạm tới đầu báo.
- Không gian mở / Lưu lượng gió mạnh: Tại các khu vực ngoài trời như bãi hóa dầu, khu bể chứa, đảo bơm nạp nhiên liệu, gió sẽ làm phân tán khói ngay lập tức, khiến khái niệm trần nhà hay đầu báo truyền thống không còn hiệu quả.
- Đám cháy hydrocarbon (chất lỏng/khí dễ cháy): Xăng, dung môi và khí gas khi cháy sinh ra rất ít khói nhìn thấy được nhưng lại bùng phát chỉ trong vài giây, gần như không có hạt khói nào để đầu báo khói nhận diện.
Ngược lại, đầu báo ngọn lửa hoạt động dựa trên một nguyên lý vật lý khác: nó không chờ khói bay tới mà nhận diện bức xạ quang học phát ra từ ngọn lửa với tốc độ ánh sáng và từ khoảng cách xa. Do đó, trong mọi tình huống trên, thiết bị có thể phát hiện đám cháy trong vòng vài giây để kích hoạt phản ứng hoặc hệ thống chữa cháy khẩn cấp.

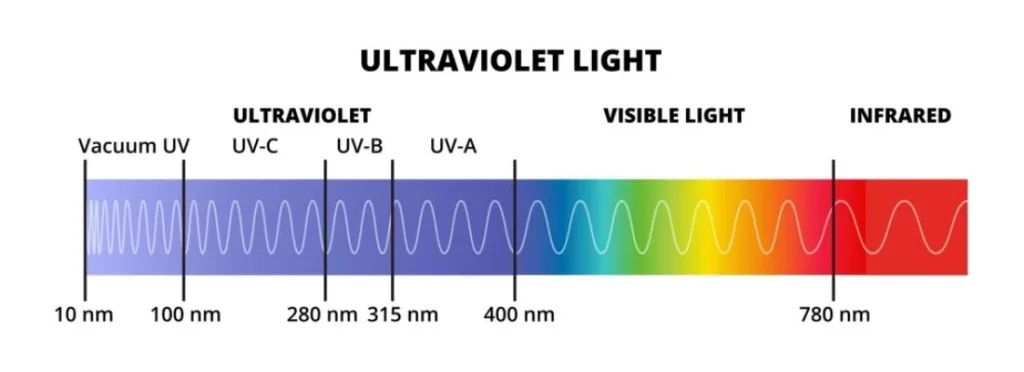

2. Nguyên lý hoạt động (UV, IR, UV/IR, IR3)
- UV : Phát hiện bức xạ cực tím của ngọn lửa rất nhanh, nhưng dễ báo động giả do hồ quang hàn hoặc ánh sáng mặt trời.
- IR : Kết hợp hồng ngoại và tần số nhấp nháy của ngọn lửa; có khả năng chống nhiễu tốt trước các bề mặt nóng hoặc ánh sáng mặt trời.
- UV/IR và IR3: Kết hợp nhiều phương pháp xác thực / loại bỏ phản xạ ánh sáng mặt trời, mang lại độ miễn nhiễm cao khi lắp đặt ở các bãi chứa ngoài trời.

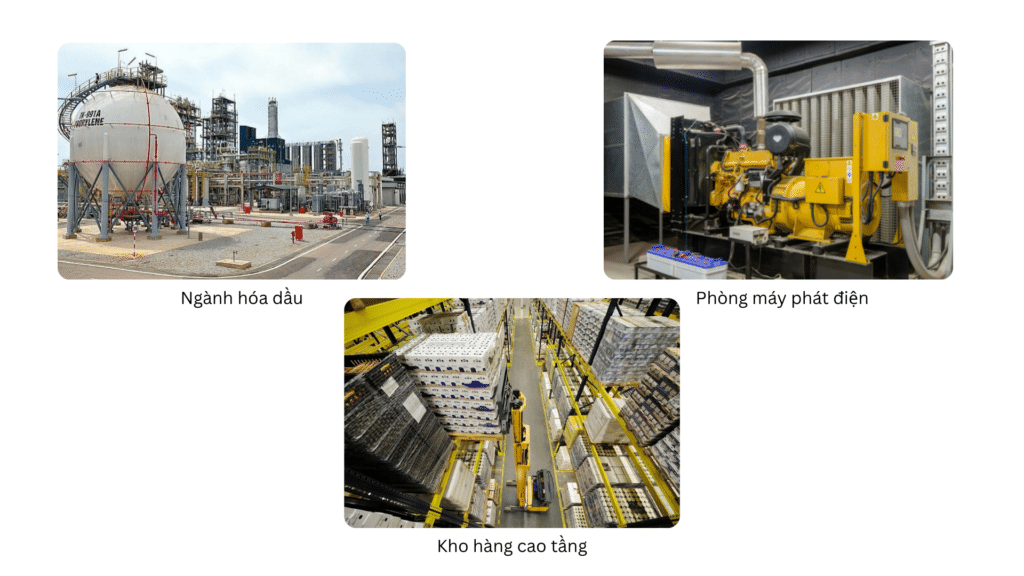

3. Đầu báo ngọn lửa được ứng dụng ở đâu?
- Ngành hóa dầu / nhà máy lọc dầu, kho nhiên liệu / bãi bể chứa, trạm cấp khí LPG/LNG, đảo bơm nạp liệu.
- Nhà xưởng máy bay (hangar), phòng tua-bin khí / phòng máy phát điện, khu vực sơn / dung môi.
- Kho hàng cao tầng và nhà máy điện — nơi có thể tích lớn kết hợp nguy cơ cháy chất lỏng/khí dễ cháy.

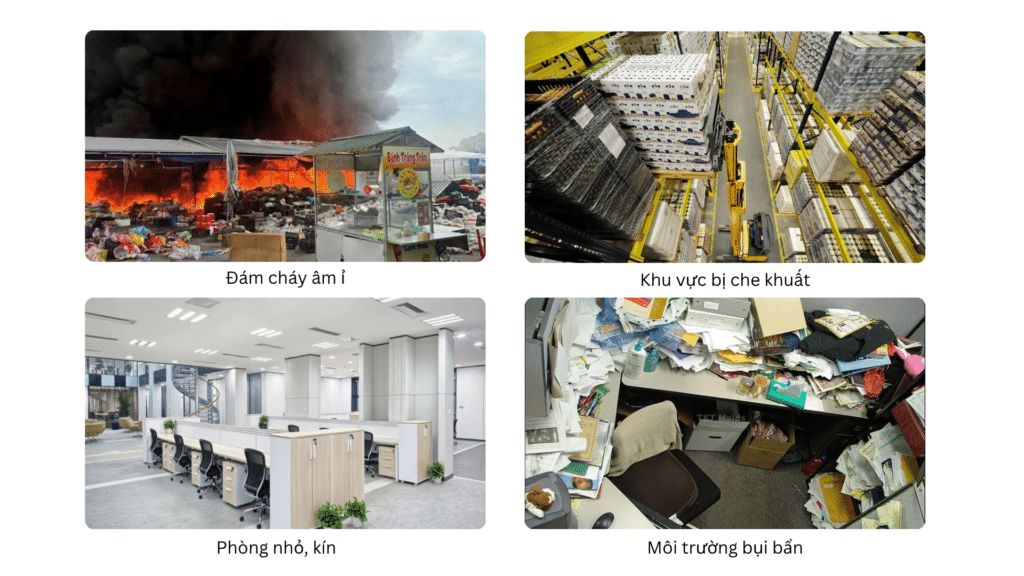

4. Khu vực nào Không phù hợp? (Hạn chế của thiết bị)
- Đám cháy âm ỉ / không có ngọn lửa và khu vực cáp điện: Cần sử dụng đầu báo khói hoặc hệ thống hút mẫu (VESDA) thay thế.
- Bị che khuất tầm nhìn (nằm phía sau kệ hàng, máy móc, vách ngăn): Thiết bị sẽ không thể “nhìn” thấy ngọn lửa.
- Phòng nhỏ kín: Lắp đặt thường không cần thiết và tốn kém; dùng đầu báo khói thông thường là đủ.
- Môi trường nhiều bụi dày / hơi nước / cửa sổ bám bẩn: Có thể gây báo động giả hoặc làm “mù” mắt đọc của thiết bị (lưu ý: đầu báo ngọn lửa không dùng để phát hiện rò rỉ khí gas trước khi cháy).
5. Các tiêu chí kỹ thuật quan trọng khi lựa chọn
Việc lựa chọn đầu báo ngọn lửa chính xác đòi hỏi phải xem xét các tiêu chuẩn kỹ thuật cốt lõi sau:
- Chứng nhận phòng chống cháy nổ (ATEX/IECEx): Trong môi trường dễ cháy nổ (Zone 1/2) như nhà máy lọc dầu, kho nhiên liệu, trạm LPG/LNG, bản thân đầu báo không được trở thành nguồn gây cháy. Vỏ bảo vệ đạt chuẩn Ex-d/Ex-e với nhóm khí và cấp nhiệt độ phù hợp là yếu tố bắt buộc.
- Phê duyệt FM / UL: Thiết bị phải được thử nghiệm và chứng nhận dựa trên các đám cháy thực tế (ví dụ: tiêu chuẩn FM 3260 với khay thử nghiệm lửa n-heptane). Thiết bị không có chứng nhận sẽ không đảm bảo độ tin cậy khi triển khai thực tế.
- Diện tích bao phủ (Góc nhìn & Tầm với): Góc quét của đầu báo (ví dụ: 90°-120°) và khoảng cách phát hiện đám cháy tiêu chuẩn (ví dụ: phát hiện đám cháy khay n-heptane 0.1m2 ở cự ly 30-60m). Thiết kế sơ đồ lắp đặt phải phủ kín để không bỏ sót điểm mù.
- Thời gian phản hồi: Khoảng thời gian từ lúc nhận diện ngọn lửa đến khi phát tín hiệu báo động. Với các đám cháy hydrocarbon lan nhanh, từng giây đều cực kỳ quan trọng (thường dưới 5 giây, có thể điều chỉnh độ trễ).
- Khả năng miễn nhiễm báo động giả: Khả năng loại bỏ các nguồn nhiễu như ánh sáng mặt trời, hồ quang hàn, bề mặt nóng và đèn pha xe; đây là lý do các dòng IR3 và UV/IR luôn được ưu tiên dùng ngoài trời.
- Cấp độ SIL, chuẩn chống nước IP và tín hiệu ngõ ra: Mức độ toàn vẹn an toàn (ví dụ: SIL 2), tiêu chuẩn IP66/67 cho việc sử dụng ngoài trời, cùng ngõ ra tích hợp hệ thống tự động hóa nhà máy (rơ-le / 4-20 mA / HART / Modbus).
6. Tổng kết mức độ phù hợp
| Tình huống / Môi trường | Đầu báo ngọn lửa có phù hợp không? |
| Không gian mở / thể tích lớn kèm nguy cơ cháy hydrocarbon (hóa dầu, hangar) | Phù hợp — Ứng dụng ưu tiên hàng đầu |
| Phòng kín nhỏ, văn phòng | Không phù hợp — Dùng đầu báo khói thông thường là đủ |
| Khu vực cáp điện, đám cháy âm ỉ | Không phù hợp — Nên dùng hệ thống hút mẫu / báo khói hoặc cáp báo nhiệt tuyến tính |
| Khu vực bị che khuất tầm nhìn | Hạn chế — Phụ thuộc hoàn toàn vào thiết kế bố trí |
| Sự cố rò rỉ khí (chưa bùng phát thành lửa) | Không phù hợp — Cần sử dụng thiết bị dò khí chuyên dụng |
