Hệ thống báo cháy dạng cáp dò nhiệt tuyến tính giải quyết một bài toán mà các đầu báo điểm thông thường hoàn toàn không thể đáp ứng: giám sát liên tục, xác định chính xác vị trí nhiệt độ tăng lên dọc theo các tuyến đường dài hàng km như tu-nen cáp, băng tải, tu-nen giao thông hay bãi đỗ xe. Dọc theo tuyến đường, chỉ với một sợi cáp cảm biến duy nhất (cáp nhiệt dạng kỹ thuật số hoặc cáp quang DTS), hệ thống sẽ cho bạn biết chính xác tại mét thứ bao nhiêu nhiệt độ bị tăng lên; nhờ đó, một đường cảm biến liên tục duy nhất có thể thay thế cho hàng ngàn đầu báo điểm. Bài viết này giải thích dưới góc độ kỹ thuật chính xác những gì hệ thống giải quyết, nguyên lý hoạt động, các khu vực ứng dụng và những trường hợp không phù hợp.
1. hệ thống giải quyết vấn đề gì?
- Tài sản dạng tuyến tính / chiều dài lớn: Việc lắp đặt đầu báo điểm trên hàng ki-lô-mét là bất khả thi và rất khó khăn trong công tác bảo trì.

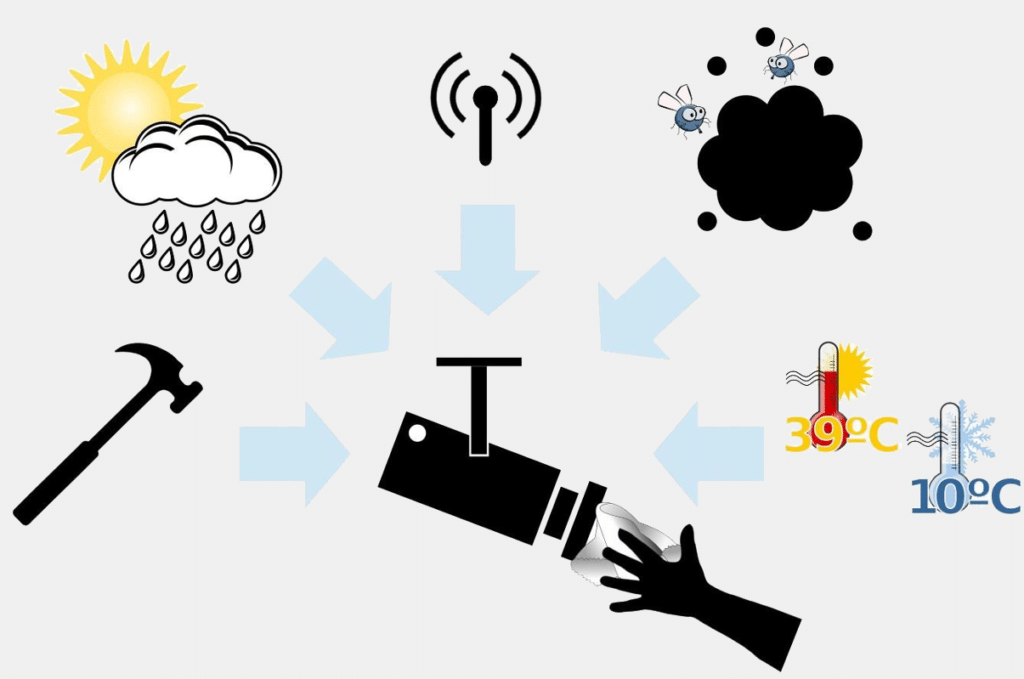

- Môi trường khắc nghiệt (nhiều bụi, ẩm ướt, nhiễu điện từ EMI, dễ cháy nổ): Đầu báo khói dạng điểm thông thường sẽ không thể hoạt động hiệu quả trong các môi trường này.
- Xác định chính xác vị trí mét xảy ra nhiệt độ tăng: Hệ thống cho biết chính xác vị trí mét nào đang bị gia nhiệt — giúp phản ứng nhanh chóng đến đúng khu vực cần xử lý.
2. nguyên lý hoạt động
- Cáp nhiệt kỹ thuật số: Lớp cách điện sẽ nóng chảy khi đạt đến ngưỡng nhiệt độ định mức, các lõi dẫn điện chạm vào nhau, từ đó xác định được vị trí xảy ra sự cố.

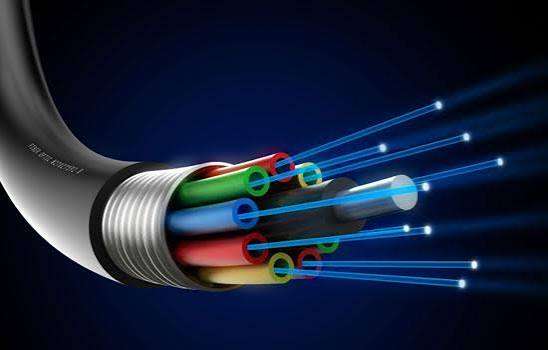

- Cáp quang DTS: Sử dụng hiện tượng tán xạ ngược của tia laser (hiệu ứng Raman) để đo nhiệt độ tại từng mét dọc theo chiều dài sợi quang.
- Đo nhiệt độ tuyệt đối kết hợp tốc độ gia nhiệt theo từng mét: Hoạt động ổn định, không bị ảnh hưởng bởi bụi, độ ẩm hay nhiễu điện từ (EMI).
3. ứng dụng ở đâu?
- Hành lang / tu-nen cáp điện, tu-nen đường bộ và tàu điện ngầm.

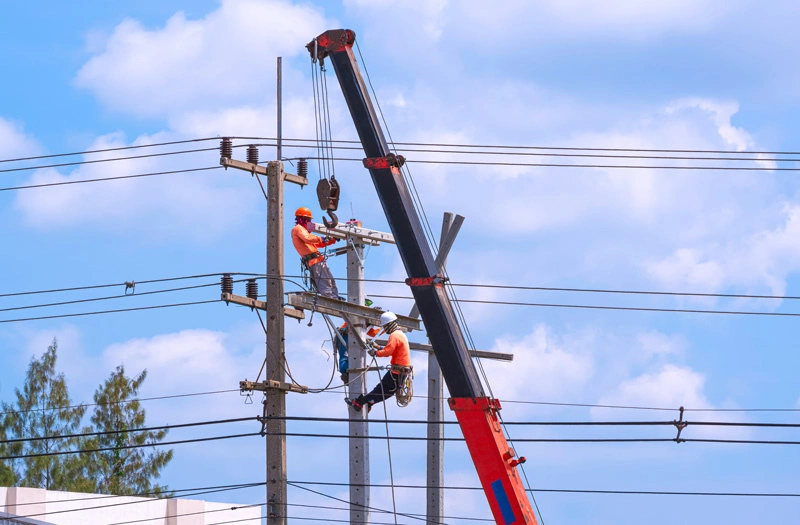

- Băng tải (than / vật liệu rời), bãi đỗ xe kín, máy biến áp / đường dây điện.
- Phòng trưng bày ngầm trong mỏ, gioăng kín viền bồn chứa (tank rim-seal), các dãy kệ kho hàng — đặc thù là tài sản dạng tuyến đi kèm môi trường khắc nghiệt.

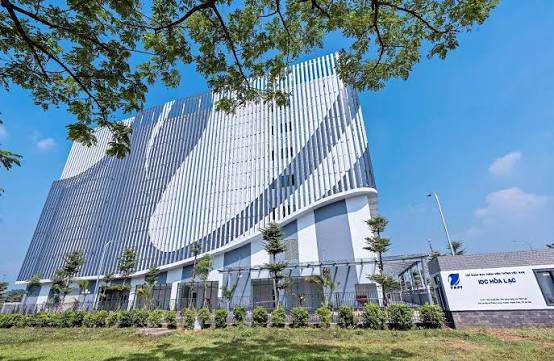

- Khu vực đòi hỏi cảnh báo cực kỳ sớm (Trung tâm dữ liệu, bảo tàng, phòng máy chủ): Cần sử dụng hệ thống hút mẫu khói (aspirating) hoặc đầu báo khói điểm.
- Phòng có trần thông thường / văn phòng: Đầu báo điểm dạng thông thường đã là lựa chọn tối ưu và kinh tế; hệ thống tuyến tính là không cần thiết.
- Giai đoạn có khói: Vì dựa trên nguyên lý nhiệt, hệ thống không phát hiện được khói ở giai đoạn sớm và có thể đưa ra cảnh báo muộn hơn.
- Không có chức năng dập lửa: Thiết bị chỉ đóng vai trò phát hiện; việc dập lửa phải do hệ thống sprinkler, xối tràn (deluge), phun sương (water mist) hoặc bọt chữa cháy thực hiện.
4. Các tiêu chí khi lựa chọn thiết bị
Việc lựa chọn hệ thống dò nhiệt tuyến tính phù hợp phụ thuộc vào loại thiết bị (cáp nhiệt / cáp quang DTS) cùng các tiêu chí kỹ thuật quan trọng:
- Chứng nhận chống cháy nổ (Ex-Proof / ATEX): Trong các khu vực có nguy cơ cháy nổ / khí mê-tan như hầm mỏ, tu-nen và hành lang cáp, cáp cảm biến và bộ giao tiếp phải đạt cấp phòng nổ tương thích.
- Tiêu chuẩn FM / UL / VdS: Thiết bị phải được kiểm định và chứng nhận theo các điều kiện thực tế (ví dụ: FM 3210); hệ thống không đạt chuẩn sẽ không đảm bảo độ tin cậy khi vận hành thực tế.
- Cấp nhiệt độ báo động và logic phát hiện: Ngưỡng cố định (68°C, 88°C, 105°C…) hoặc tốc độ gia nhiệt; cần chọn ngưỡng phù hợp để tránh báo động giả ở nhiệt độ môi trường bình thường.
- Vùng bao phủ / độ phân giải vị trí: Đối với cáp quang DTS, khả năng xác định điểm nóng chính xác trong khoảng bao nhiêu mét ($\pm$ mét) và độ phân giải của vùng giám sát (zoning); điều này quyết định việc điều hướng phản ứng đến đúng vị trí sự cố.
- Chiều dài vòng lặp / cáp tối đa: Một kênh hoặc một bộ điều khiển có thể giám sát chiều dài tuyến cáp lên đến bao nhiêu ki-lô-mét; việc quy hoạch phạm vi cho các tu-nen hoặc hành lang dài phụ thuộc vào thông số này.
- Độ bền cơ học và môi trường: Khả năng chịu nhiệt độ môi trường của cáp, khả năng kháng hóa chất / cơ học và cấp bảo vệ IP; giúp kéo dài tuổi thọ trên các tuyến đường khắc nghiệt.
Hệ thống phát hiện nhiệt tuyến tính là giải pháp sử dụng một phần tử cảm biến duy nhất chạy dọc theo tuyến (cáp nhiệt hoặc cáp quang DTS) để giám sát liên tục xem nhiệt độ đang tăng lên ở mét thứ bao nhiêu: hệ thống lý tưởng cho các tài sản dạng tuyến như hành lang cáp, tu-nen, băng tải và bãi đỗ xe. Tuy nhiên không phù hợp cho các không gian đòi hỏi cảnh báo cực kỳ sớm hoặc các phòng thông thường, và không có chức năng tự dập lửa. Hệ thống tuân thủ các tiêu chuẩn NFPA 72 / EN 54-22 (+ NFPA 502 trong tu-nen) + ATEX + BYKHY.
