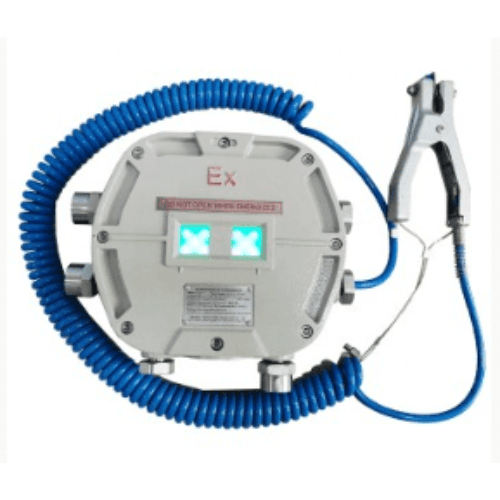

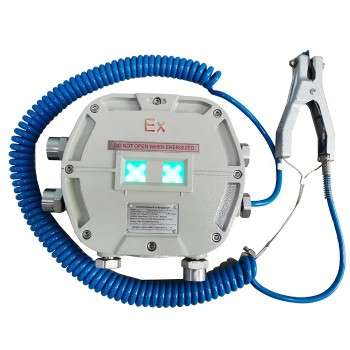

Thiết bị kiểm soát tiếp địa chống tĩnh điện Ex đóng vai trò quan trọng trong hệ thống bảo vệ chống tràn và tiếp địa. Thiết bị này cung cấp tín hiệu đèn xanh khi xác nhận tình trạng tiếp địa đáng tin cậy cho các xe bồn trong quá trình chuyển giao các vật liệu dễ cháy và dễ nổ. Nếu không có tiếp địa đáng tin cậy, đèn đỏ sẽ sáng. Mạch khóa liên động bên trong bảng điều khiển sẽ ngăn không cho bơm và thiết bị khởi động cho đến khi thiết lập được tiếp địa thỏa đáng. Nếu tiếp địa bị mất trong quá trình bơm, mạch khóa liên động cũng sẽ tắt bơm và thiết bị.
Tính Năng Nổi Bật
- Thiết kế module tích hợp: Giúp lắp đặt và bảo trì dễ dàng.
- Vỏ chống cháy nổ: Được thiết kế với tiêu chuẩn IP65, phù hợp cho môi trường ngoài trời.
- Hệ thống cảnh báo trực quan: Đèn xanh báo hiệu kết nối tiếp địa thành công, đèn đỏ cảnh báo tiếp địa không đạt yêu cầu.
- Mạch khóa liên động: Ngăn không cho bơm và thiết bị hoạt động nếu chưa tiếp địa đúng cách và sẽ tự động ngắt nếu mất kết nối trong quá trình vận hành.
Thông Số Kỹ Thuật
- Nguồn điện đầu vào: 85 VAC – 250 VAC, 50Hz
- Dòng điện tiêu thụ: Dưới 60mA
- Tín hiệu đầu ra: Tín hiệu On-Off
- Ngưỡng kiểm soát: 10 Ohm
- Cảnh báo: Hiển thị bằng đèn báo
- Cáp xoắn ốc: Có thể kéo dài đến 5,3m
- Nhiệt độ môi trường hoạt động: -20°C đến +55°C
- Số chứng nhận: Presafe 16 ATEX 8909X
- Tiêu chuẩn áp dụng: EN60079-0, EN60079-1, EN60079-11
- Chỉ thị tuân thủ: 2014/34/EU

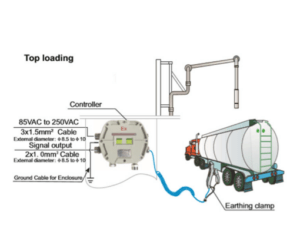

Sơ đồ lắp đặt và kích thước
- Chuẩn bị: Đảm bảo khu vực lắp đặt sạch sẽ, khô ráo và có tiếp địa tốt.
- Gắn thiết bị: Cố định thiết bị lên bề mặt phẳng chắc chắn bằng ốc vít.
- Kết nối dây tiếp địa: Nối dây tiếp địa vào hệ thống và kiểm tra độ dẫn điện.
- Kết nối nguồn điện: Cấp nguồn theo thông số yêu cầu.
- Kiểm tra hoạt động: Kiểm tra đèn báo và chức năng khóa liên động để đảm bảo hệ thống hoạt động đúng.
Cấu Trúc Hệ Thống
Hệ thống bao gồm:
- Bộ điều khiển (Controller)
- Tích hợp bảng mạch điều khiển và vỏ chống cháy nổ.
- Kiểm tra và xử lý tín hiệu từ kẹp tiếp địa và dây cáp kết nối.
- Cung cấp cảnh báo trực quan và hiển thị trạng thái hoạt động.
- Xuất tín hiệu đến hệ thống tự động hóa.
- Kẹp tiếp địa (Earthing Clamp)
- Có khả năng xuyên qua lớp sơn và gỉ sét để đảm bảo kết nối hiệu quả với xe bồn.
- Dây xoắn có thể kéo dài lên đến 5m. Có sẵn các tùy chọn chiều dài khác, miễn là đáp ứng yêu cầu về điện dung phân bố và độ tự cảm.
- Dây cáp và đầu cắm (Plug & Cable)
- Kết nối với ổ cắm trên xe bồn, dùng để liên kết với cảm biến chống tràn, bu lông tiếp địa và bộ điều khiển.
- Dây xoắn có thể kéo dài lên đến 8m. Có sẵn các tùy chọn chiều dài khác, miễn là đáp ứng yêu cầu về điện dung phân bố và độ tự cảm.

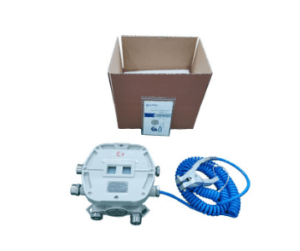

Chi Tiết Đóng Gói & Giao Hàng
- Kích thước: 45cm x 35cm x 16cm
- Trọng lượng: 6,8 kg
- Thời gian giao hàng: Khoảng 2 ngày sau khi thanh toán
- Phương thức vận chuyển: Bằng đường biển hoặc các dịch vụ chuyển phát nhanh như FedEx, DHL, TNT, UPS
